66509

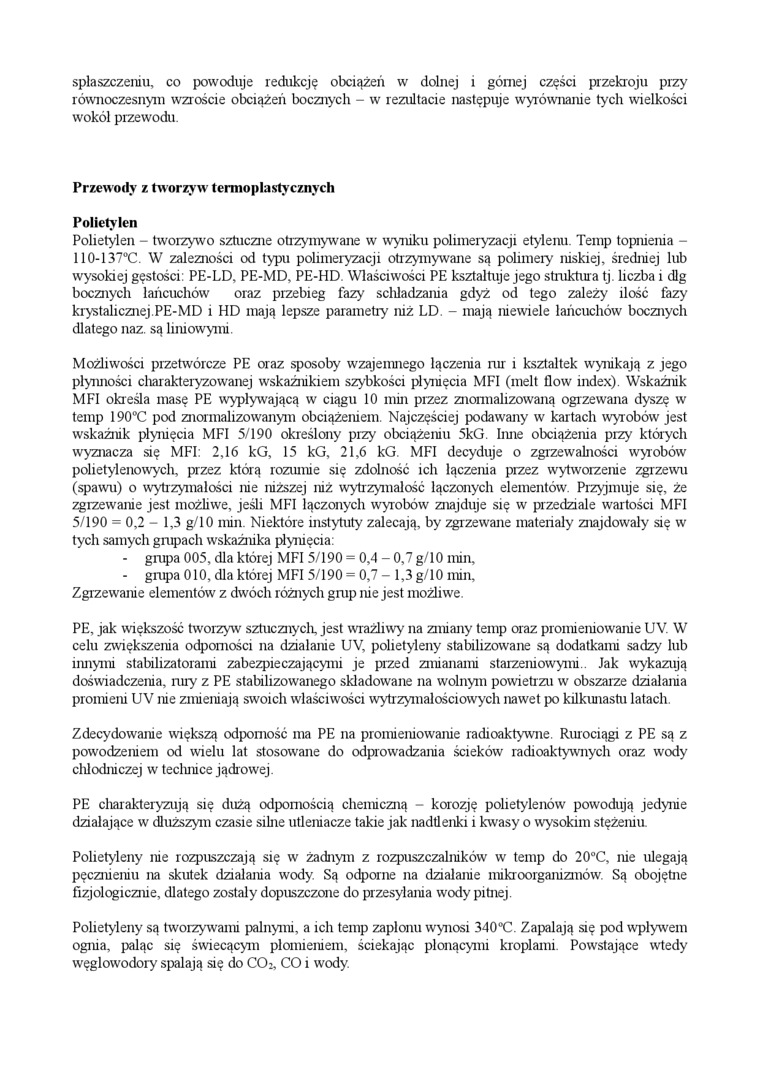

spłaszczeniu, co powoduje redukcję obciążeń w dolnej i górnej części przekroju przy równoczesnym wzroście obciążeń bocznych - w rezultacie następuje wyrówitanie tych wielkości wokół przewodu.

Przewody z tworzyw termoplastycznych Polietylen

Polietylen - tworzywo sztuczne otrzymywane w wyniku polimeryzacji etylenu Temp topnienia -110-137°C. W zależności od typu polimeryzacji otrzymywane są polimery niskiej, średniej lub wysokiej gęstości PE-LD, PE-MD, PE-HD. Właściwości PE kształtuje jego struktura tj. liczba i dlg bocznych łańcuchów oraz przebieg fazy' schładzania gdyż od tego zależy ilość liazy krystalicznej.PE-MD i HD mają lepsze parametry niż LD - mają niewiele łańcuchów bocznych dlatego naz. są liniowymi.

Możliwości przetwórcze PE oraz sposoby wzajemnego łączenia nu i kształtek wynikają z jego płynności charakteryzowanej wskaźnikiem szybkości płynięcia MFI (melt flow index). Wskaźnik MFI określa masę PE wypływającą w ciągu 10 min przez znonnalizowaną ogrzewana dyszę w temp 190°C pod znormalizowanym obciążeniem. Najczęściej podawany w kartach wyrobów jest wskaźnik płynięcia MFI 5/190 określony przy obciążeniu 5kG. Imte obciążenia przy których wyznacza się MFI: 2,16 kG, 15 kG, 21,6 kG. MFI decyduje o zgrzewalności wyrobów polietylenowych, przez którą rozumie się zdolność ich łączenia przez wytworzenie zgrzewu (spawu) o wytrzymałości nie niższej niż wytrzymałość łączonych elementów. Przyjmuje się, że zgrzewanie jest możliwe, jeśli MFI łączonych wyrobów znajduje się w przedziale wartości MFI 5/190 = 0,2 - 1,3 g/10 min. Niektóre instytuty zalecają, by zgrzewane materiały znajdowały się w tych samych grapach wskaźnika płynięcia.

- grapa 005, dla której MFI 5/190 = 0,4 - 0,7 g/10 min,

- grapa 010, dla której MFI 5/190 = 0,7 - 1,3 g/10 min,

Zgrzewanie elementów z dwóch różnych grap nie jest możliwe

PE, jak większość tworzyw sztucznych, jest wrażliwy na zmiany temp oraz promieniowanie UV. W celu zwiększenia odporności na działanie UV, polietyleny stabilizowane są dodatkami sadzy lub innymi stabilizatorami zabezpieczającymi je przed zmianami starzeniowymi Jak wykazują doświadczenia, rury z PE stabilizowanego składowane na wolnym powietrzu w obszarze działania promieni UV nie zmieniają swoich właściwości wytrzymałościowych nawet po kilkunastu latach

Zdecydowanie większą odporność ma PE na promieniowanie radioaktywne. Rurociągi z PE są z powodzeniem od wielu lat stosowane do odprowadzania ścieków radioaktywnych oraz wody chłodniczej w technice jądrowej.

PE cliarakteryzują się dużą odpornością chemiczną - korozję polietylenów powodują jedynie działające w dłuższym czasie silne utleniacze takie jak nadtlenki i kwasy o wysokim stężeniu.

Polietyleny nie rozpuszczają się w żadnym z rozpuszczalników w temp do 20°C, nie ulegają pęcznieniu na skutek działania wody Są odporne na działanie mikroorganizmów. Są obojętne fizjologicznie, dlatego zostały dopuszczone do przesyłania w^rody pitnej

Polietyleny są tworzywami palnymi, a ich temp zapłonu wynosi 340°C. Zapalają się pod wpływem ognia, paląc się świecącym płomieniem, ściekając płonącymi kroplami. Powstające wtedy węglowodory spalają się do CO2, CO i wody.
