66516

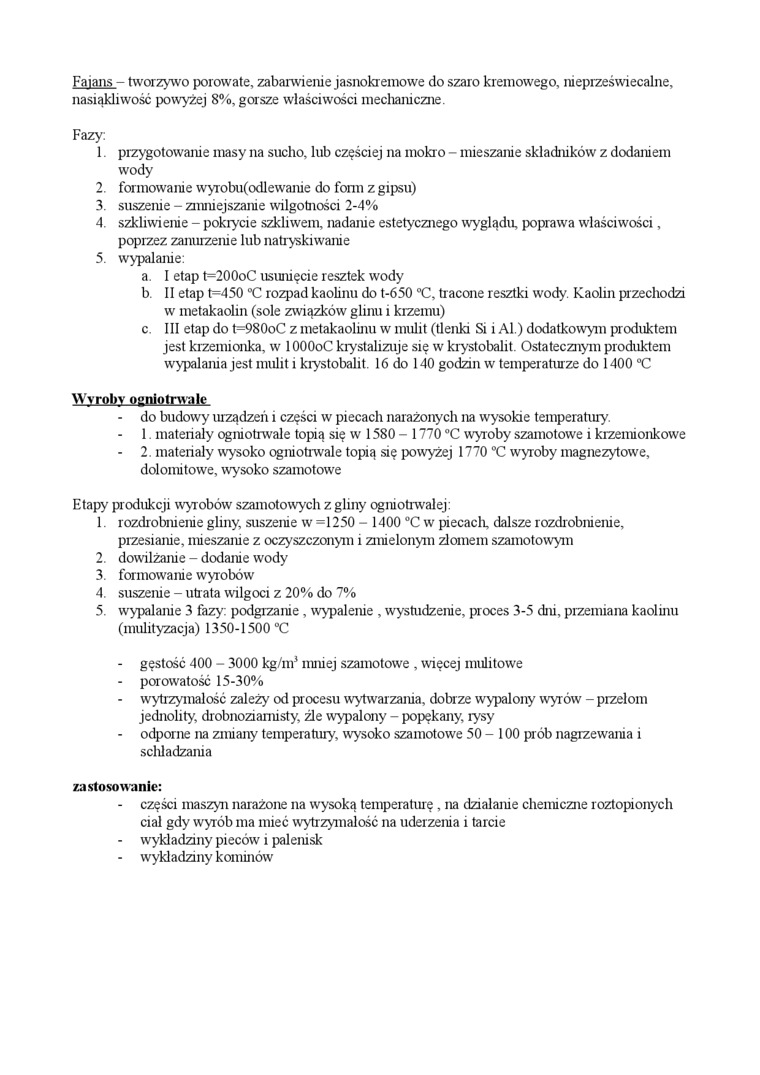

Fajans - tworzywo porowate, zabarwienie jasnokremowe do szaro kremowego, nieprzeświecalne, nasiąkliwość powyżej 8%, gorsze właściwości mechaniczne.

Fazy:

1.    przygotowanie masy na sucho, lub częściej na mokr o - mieszanie składników z dodaniem wody

2.    formowanie wyrobu(odlewanie do form z gipsu)

3.    suszenie - zmniejszanie wilgotności 2-4%

4.    szkliwienie - pokrycie szkliwem, nadanie estetycznego wyglądu, poprawa właściwości, poprzez zanurzenie lub natryskiwanie

5.    wypalanie:

a.    I etap t=200oC usunięcie resztek wody

b.    II etap t=450 °C rozpad kaolinu do t-650 °C, tracone resztki wody. Kaolin przechodzi w metakaolin (sole związków glinu i krzemu)

c.    III etap do t=980oC z metakaolinu w mulit (tlenki Si i Al.) dodatkowym produktem jest krzemionka, w 1 OOOoC krystalizuje się w krystobalit. Ostatecznym produktem wypalania jest mulit i krystobalit. 16 do 140 godzin w temperaturze do 1400 °C

Wyroby ogniotrwałe

-    do budowy urządzeń i części w piecach narażonych na wysokie temperatury.

1. materiały ogniotrwałe topią się w 1580 - 1770 °C wyroby szamotowe i krzemionkowe

-    2. materiały wysoko ogniotrwałe topią się powyżej 1770 °C wyroby magnezytowe, dolomitowe, wysoko szamotowe

Etapy produkcji wyrobów szamotowych z gliny ogniotrwałej:

1.    rozdrobruenie gliny, suszenie w =1250 - 1400 °C w piecacli, dalsze rozdrobnienie, przesianie, mieszanie z oczyszczonym i zmielonym złomem szamotowym

2.    dowilżanie - dodanie wody

3.    formowanie wyrobów

4.    suszenie - utr ata wilgoci z 20% do 7%

5.    w^rypalanie 3 fazy: podgrzairie , wypalenie , wystudzenie, proces 3-5 dni, pizemrana kaolinu (mulityzacja) 1350-1500 °C

-    gęstość 400 - 3000 kg/m* mniej szamotowe , więcej mulitowe

-    porowatość 15-30%

-    w^rytrzyrnalość zależy od procesu wytwar zania, dobr ze wypalony wyrów - przełom jednolity, drobnoziarnisty, źle wypalony - popękany, rysy

-    odporne na zmiany temperatury, wysoko szamotowe 50- 100 prób nagrzewairia i schładzania

zastosowanie:

-    części maszyn narażone na wysoką temperaturę , na działanie chemiczne roztopionych ciał gdy wyrób ma mieć wytrzymałość na uder zenia i tarcie

-    wykładziny pieców r palenisk

-    wykładziny kominów'
