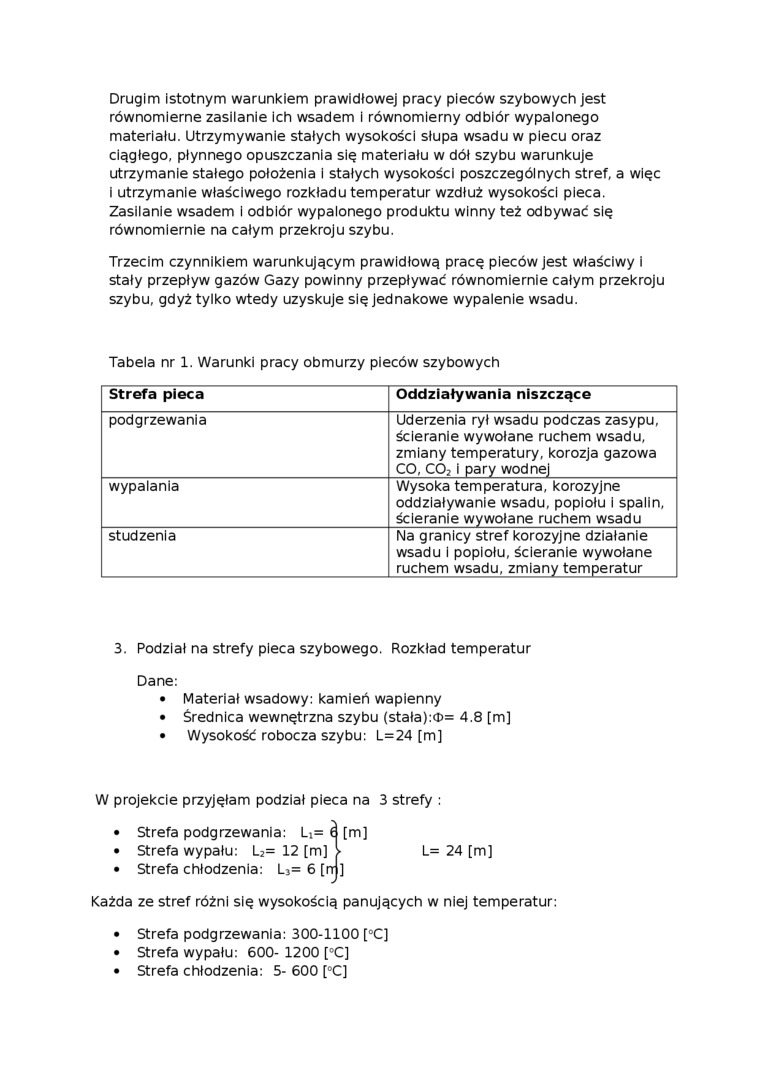

Drugim istotnym warunkiem prawidłowej pracy pieców szybowych jest równomierne zasilanie ich wsadem i równomierny odbiór wypalonego materiału. Utrzymywanie stałych wysokości słupa wsadu w piecu oraz ciągłego, płynnego opuszczania się materiału w dół szybu warunkuje utrzymanie stałego położenia i stałych wysokości poszczególnych stref, a więc i utrzymanie właściwego rozkładu temperatur wzdłuż wysokości pieca. Zasilanie wsadem i odbiór wypalonego produktu winny też odbywać się równomiernie na całym przekroju szybu.

Trzecim czynnikiem warunkującym prawidłową pracę pieców jest właściwy i stały przepływ gazów Gazy powinny przepływać równomiernie całym przekroju szybu, gdyż tylko wtedy uzyskuje się jednakowe wypalenie wsadu.

Tabela nr 1. Warunki pracy obmurzy pieców szybowych

Strefa pieca	Oddziaływania niszczące
podgrzewania	Uderzenia rył wsadu podczas zasypu, ścieranie wywołane ruchem wsadu, zmiany temperatury, korozja gazowa CO, C02 i pary wodnej
wypalania	Wysoka temperatura, korozyjne oddziaływanie wsadu, popiołu i spalin, ścieranie wywołane ruchem wsadu
studzenia	Na granicy stref korozyjne działanie wsadu i popiołu, ścieranie wywołane ruchem wsadu, zmiany temperatur

3. Podział na strefy pieca szybowego. Rozkład temperatur Dane:

•    Materiał wsadowy: kamień wapienny

•    Średnica wewnętrzna szybu (stała):4>= 4.8 [m]

•    Wysokość robocza szybu: L=24 [m]

W projekcie przyjęłam podział pieca na 3 strefy :

•    Strefa podgrzewania: Li= a [m]

•    Strefa wypału: L₂= 12 [m] l    L= 24 [m]

•    Strefa chłodzenia: U= 6 [nj]

Każda ze stref różni się wysokością panujących w niej temperatur:

•    Strefa podgrzewania: 300-1100 [°C]

•    Strefa wypału: 600- 1200 [°C]

•    Strefa chłodzenia: 5- 600 [°C]
