72112

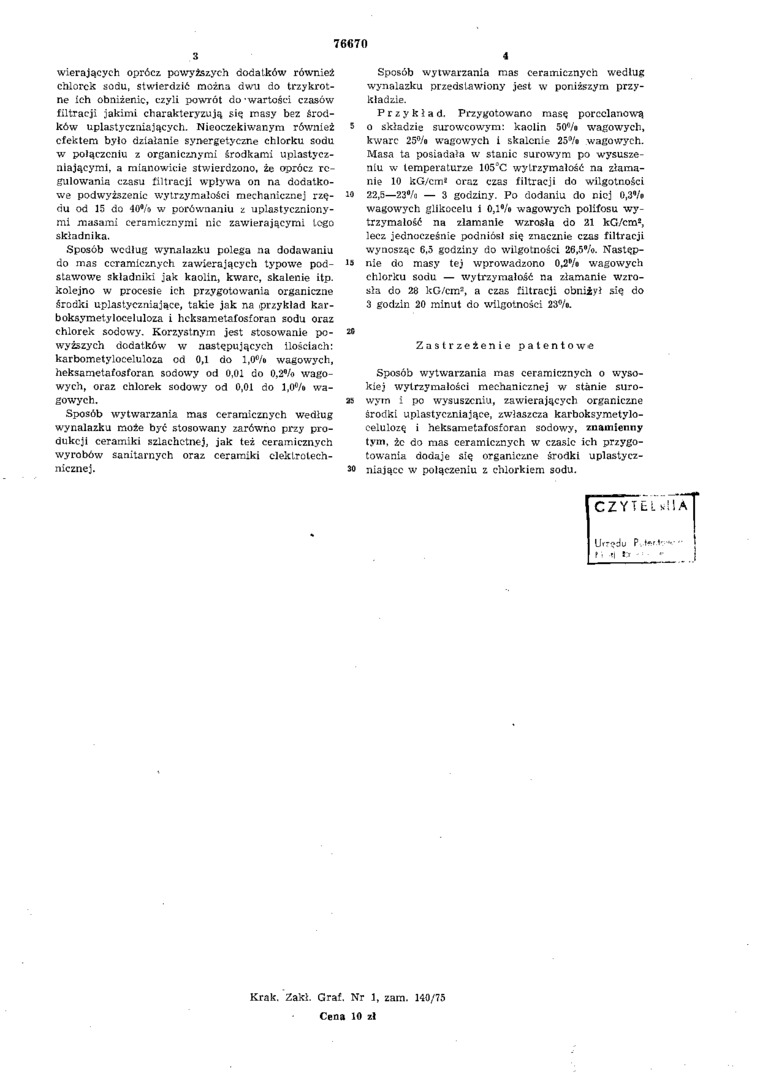

3

76670

4

wierającyeh oprócz powyższych dodatków również chlorek sodu, stwierdzić można dwu do trzykrotne Ich obniżenie, czyli powrót do'wartości czasów filtracji jakimi charakteryzują się masy bez środków uplastyczniających. Nieoczekiwanym również 5 efektem było działanie synergetyczne chlorku sodu w połączeniu z organicznymi środkami uplastyczniającymi, a mianowicie stwierdzono, żc oprócz regulowania czasu filtracji wpływa on na dodatkowe podwyższenie wytrzymałości mechanicznej rzę-du od 15 do 40% w porównaniu z uplastycznionymi masami ceramicznymi nic zawierającymi logo składnika.

Sposób według wynalazku polega na dodawaniu do mas ceramicznych zawierających typowe pod- ¹⁵ stawowe składniki jak kaolin, kwarc, skalenie itp. kolejno w procesie ich przygotowania organiczne środki uplastyczniające, takie jak na -przykład kar-boksymetyloceluloza i heksametafosforan sodu oraz chlorek sodowy. Korzystnym jest stosowanie po- 2* wyższych dodatków w następujących ilościach: karbometyloceluloza od 0,1 do 1,0% wagowych, heksametafosforan sodowy od 0,01 do 0,2% Wagowych, oraz chlorek sodowy od 0,01 do 1.0% wagowych.    as

Sposób wytwarzania mas ceramicznych według wynalazku może być stosowany zarówno przy produkcji ceramiki szlachetnej, jak też ceramicznych wyrobów sanitarnych oraz ceramiki elektrotechnicznej.    30

Sposób wytwarzania mas ceramicznych według wynalazku przedstawiony jest w poniższym przykładzie.

Przykład. Przygotowano masę porcelanową o składzie surowcowym: kaolin 50% wagowych, kwarc 25% wagowych i skalenie 25% wagowych. Masa ta posiadała w stanic surowym po wysuszeniu w temperaturze 105^aC wytrzymałość na złamanie 10 kG/cm* oraz czas filtracji do wilgotności 22,5—23% — 3 godziny. Po dodaniu do niej 0,3% wagowych glikocelu f 0,1% wagowych polifosu wytrzymałość na złamanie wzrosła do 21 kG/cm*, lecz jednocześnie podniósł się znacznie czas filtracji wynosząc 6,5 godziny do wilgotności 26,5%. Następnie do masy tej wprowadzono 0,2% wagowych chlorku sodu — wytrzymałość na złamanie wzrosła do 28 kG/cm^a, a czas filtracji obniżył się do 3 godzin 20 minut do wilgotności 23%.

Zastrzeżenie patentowe

Sposób wytwarzania mas ceramicznych o wysokiej wytrzymałości mechanicznej w stanie surowym 1 po wysuszeniu, zawierających organiczne środki uplastyczniające, zwłaszcza karboksymetylo-celulozę i heksametafosforan sodowy, znamienny tym. żc do mas ceramicznych w czasie ich przygotowania dodaje się organiczne środki uplastyczniające w połączeniu z chlorkiem sodu.

Krak. Zakł. Graf. Nr 1, zam. 140/75 Cena 10 zł

CZYTEUSIA

Ufrędu P t*rł* r- *i i »    •*
