U[V]	mi	cos9	P(W1	0(VA)	kąt załączenia tyrystorów
221.45	3.03	0.43	288.5272	605.7923	8.57
221.02	2.89	0.45	287.4365	570.42	8.29
221.03	2.49	0.57	313.7079	452.2042	7.4
219.34	2.24	0.63	309.5326	381.558	7.02
219.68	2.05	0.72	324.2477	312.5271	6.65
219.68	1.89	0.8	332.1562	249.1171	6.43
219.42	1.78	0.86	335.8881	199.3043	6.43
218.98	1.74	0.9	342.9227	166.085	6.21
218.97	1.65	0.96	346.8485	101.1641	5.99
219.16	1.63	1	357.2308	0	5.7
218.96	1.68	0.97	356.8172	89.42682	5.25
219.17	1.84	0.9	362.9455	175.7825	5.1
219.05	1.94	0.86	365.463	216.853	5.03

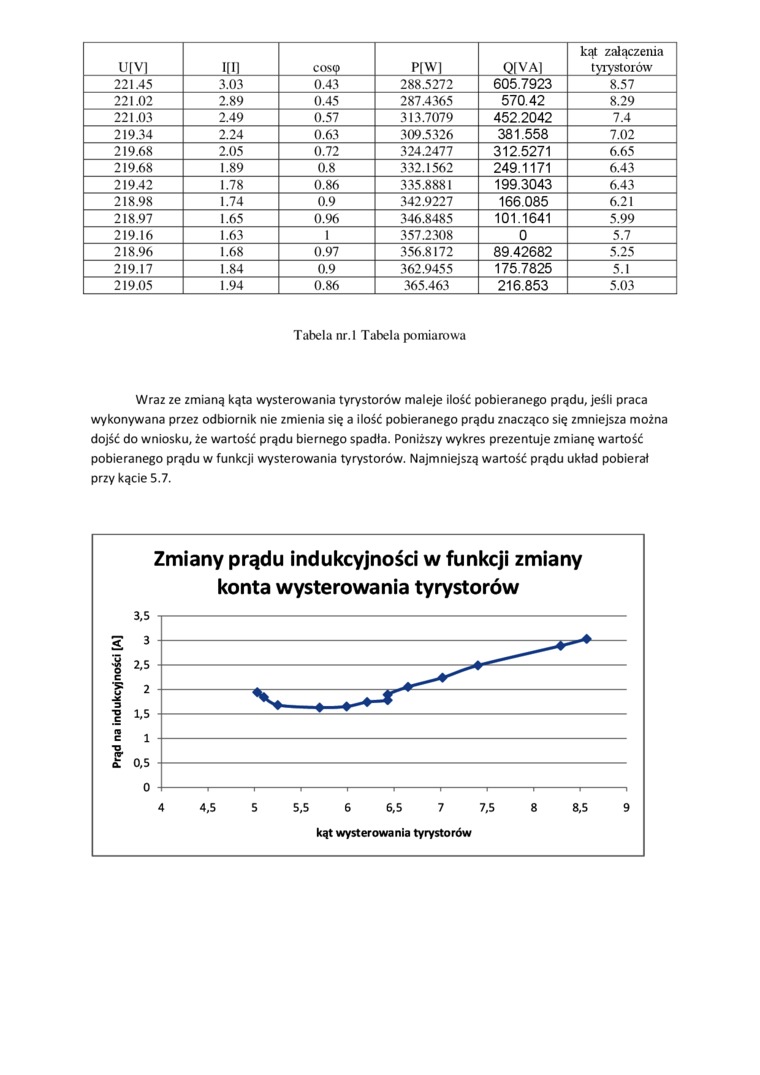

Tabela nr.l Tabela pomiarowa

Wraz ze zmianą kąta wysterowania tyrystorów maleje ilość pobieranego prądu, jeśli praca wykonywana przez odbiornik nie zmienia się a ilość pobieranego prądu znacząco się zmniejsza można dojść do wniosku, że wartość prądu biernego spadła. Poniższy wykres prezentuje zmianę wartość pobieranego prądu w funkcji wysterowania tyrystorów. Najmniejszą wartość prądu układ pobierał przy kącie 5.7.
