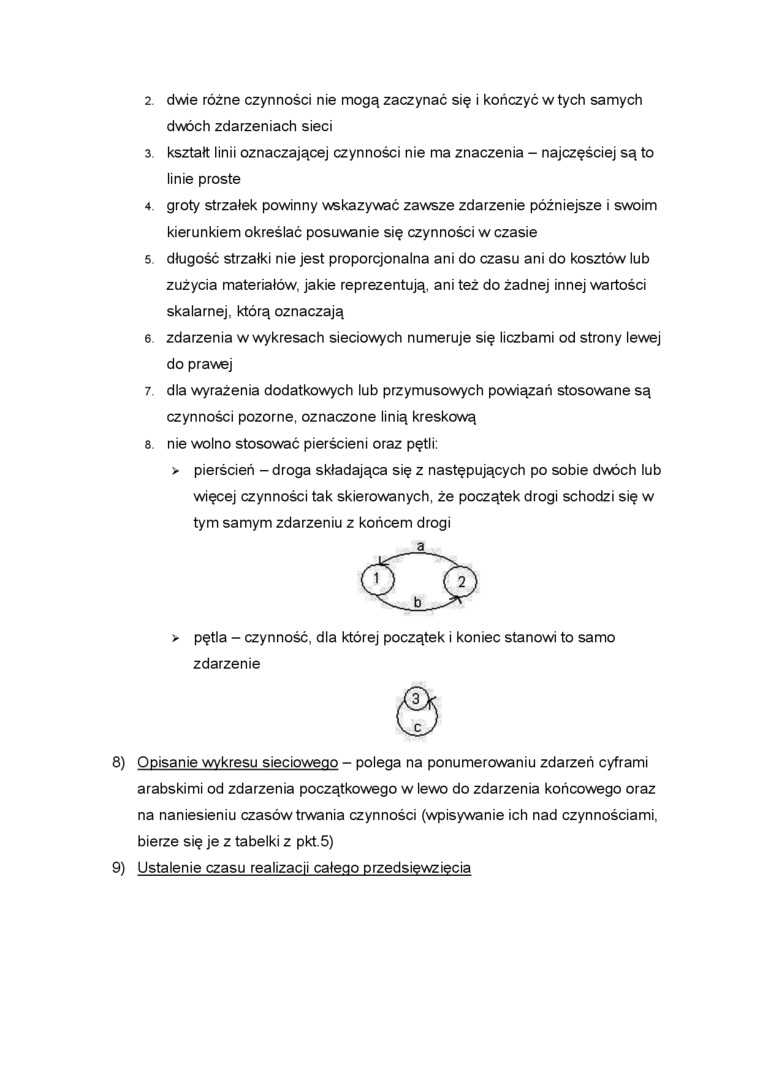

2. dwie różne czynności nie mogą zaczynać się i kończyć w tych samych dwóch zdarzeniach sieci

3    kształt linii oznaczającej czynności nie ma znaczenia - najczęściej są to linie proste

4    groty strzałek powinny wskazywać zawsze zdarzenie późniejsze i swoim kierunkiem określać posuwanie się czynności w czasie

5. długość strzałki nie jest proporcjonalna ani do czasu ani do kosztów lub zużycia materiałów, jakie reprezentują, ani też do żadnej innej wartości skalarnej, którą oznaczają

6 zdarzenia w wykresach sieciowych numeruje się liczbami od strony lewej do prawej

7. dla wyrażenia dodatkowych lub przymusowych powiązań stosowane są czynności pozorne, oznaczone linią kreskową

8 nie wolno stosować pierścieni oraz pętli:

> pierścień - droga składająca się z następujących po sobie dwóch lub więcej czynności tak skierowanych, że początek drogi schodzi się w tym samym zdarzeniu z końcem drogi

> pętla - czynność, dla której początek i koniec stanowi to samo zdarzenie

8)    Opisanie wykresu sieciowego - polega na ponumerowaniu zdarzeń cyframi arabskimi od zdarzenia początkowego w lewo do zdarzenia końcowego oraz na naniesieniu czasów trwania czynności (wpisywanie ich nad czynnościami, bierze się je z tabelki z pkt.5)

9)    Ustalenie czasu realizacji całego przedsięwzięcia
