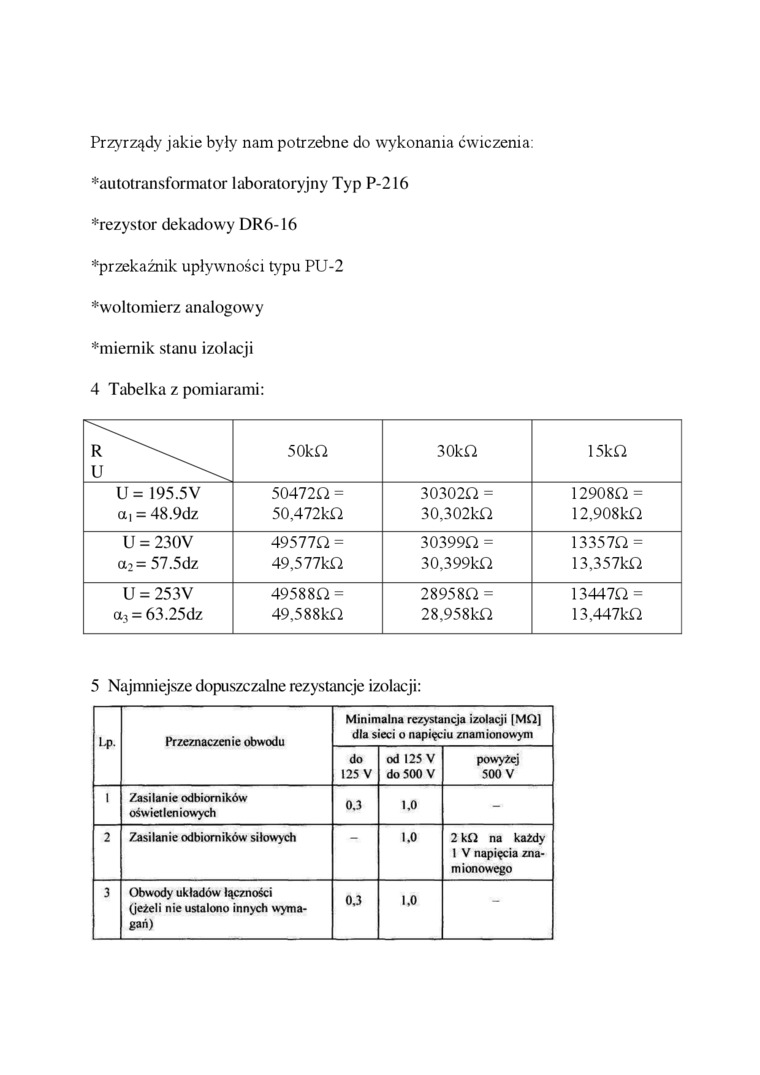

Przyrządy jakie były nam potrzebne do wykonania ćwiczenia:

*autotransformator laboratoryjny Typ P-216

*rezystor dekadowy DR6-16

*przekaźnik uplywności typu PU-2

*woltomierz analogowy

*miemik stanu izolacji

4 Tabelka z pomiarami:

R	50kft	30k Cl	15kO
U
U = 195.5V	50472ft =	30302ft =	129080 =
ai = 48.9dz	50,472kH	30,302kft	12,908kO
U = 230V	49577ft =	303990 =	133570 =
a2= 57.5dz	49,577kH	30,399kQ	13,357kO
U = 253V	49588ft =	289580 =	134470 =
a3 = 63.25dz	49,588kn	28,958kO	13,447kO

5 Najmniejsze dopuszczalne rezystancje izolacji:

Lp-	Przeznaczenie obwodu	Minimalna rezystancja izolacji [MO] dla sieci o napięciu znamionowym
		do 125 V	od 125 V do 500 V	powyżej 500 V
l	Zasilanie odbiorników oświetleniowych	0.3	1,0	-
2	Zasilanie odbiorników siłowych	^—	1.0	2 kO na każdy 1 V napięcia znamionowego
3	Obwody układów łączności (jeżeli nie ustalono innych wymagań)	0,3	1.0	-
