81423

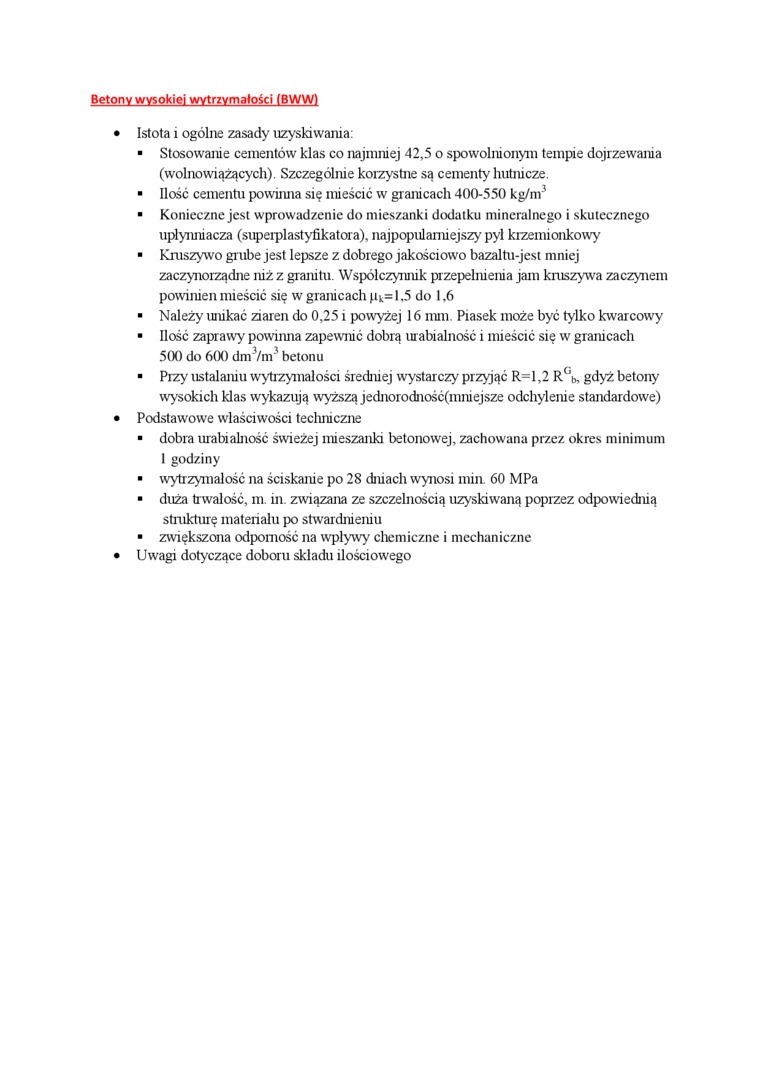

Betony wysokiej wytrzymałości (BWW1

•    Istota i ogólne zasady uzyskiwania

■    Stosowanie cementów klas co najmniej 42,5 o spowolnionym tempie dojrzewania (wolnowiążących). Szczególnie koizystne są cementy hutnicze.

■    Ilość cementu powinna się mieścić w granicach 400-550 kg/m³

• Konieczne jest wprowadzenie do mieszanki dodatku mineralnego i skutecznego uplynniacza (superplastyfikatora), najpopularniejszy pyl krzemionkowy

■    Kruszywo grube jest lepsze z dobrego jakościowo bazaltu-jest mniej zaczynorządne niż z granitu Współczynnik przepełnienia jam kniszywa zaczynem powinien mieścić się w granicach )ik=l,5 do 1,6

■    Należy unikać ziaren do 0,25 i powyżej 16 mm. Piasek może być tylko kwarcowy

■    Ilość zaprawy powinna zapewnić dobrą urabialność i mieścić się w granicach 500 do 600 dnv’/m³ betonu

■    Przy ustalaniu wyhzymalości średniej wystarczy przyjąć R=1,2 R°b, gdyż betony wysokich klas wykazują wyższą jednorodność(mniejsze odchylenie standardowe)

•    Podstawowe właściwości techniczne

■    dobra urabialność świeżej mieszanki betonowej, zachowana przez okres minimum 1 godziny

■    wytrzymałość na ściskanie po 28 dniach wynosi min 60 MPa

■    duża tr wałość, nr. in. związana ze szczelnością uzyskiwaną poprzez odpowiednią strukturę materiału po stwardnieniu

■    zwiększona odporność na wpływy chemiczne i mechaniczne

•    Uwagi dotyczące doboru składu ilościowego
