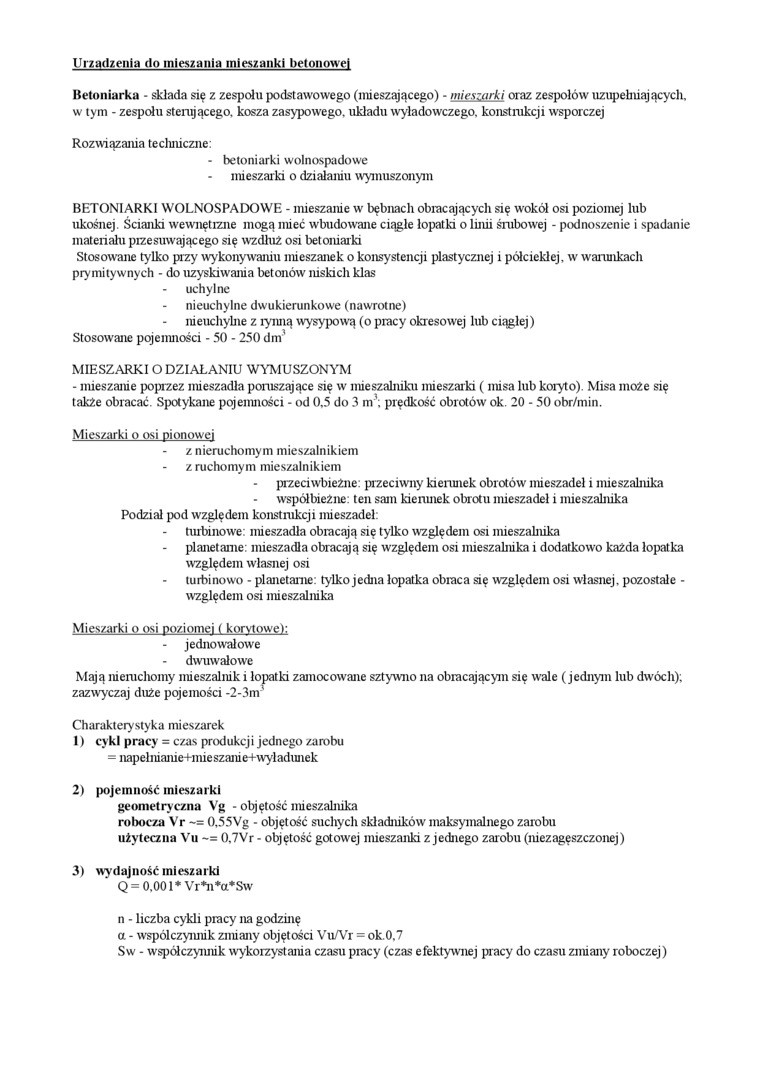

Urządzenia do mieszania mieszanki betonowej

Betoniarka - składa się z zespołu podstawowego (mieszającego) - mieszarki oraz zespołów uzupełniających, w tym - zespołu sterującego, kosza zasypowego, układu wyładowczego, konstrukcji wsporczej

Rozwiązania techniczne:

- betoniarki wolnospadowe

mieszarki o działaniu wymuszonym

BETONIARKI WOLNOSPADOWE - mieszanie w bębnach obracających się wokół osi poziomej lub ukośnej. Ścianki wewnętrzne mogą mieć wbudowane ciągłe łopatki o linii śrubowej - podnoszenie i spadanie materiału przesuwającego się wzdłuż osi betoniarki

Stosowane tylko przy wykonywaniu mieszanek o konsystencji plastycznej i półciekłej, w warunkach prymitywnych - do uzyskiwania betonów niskich klas uchylne

nieuchylne dwukierunkowe (nawrotne)

iueuchylne z rynną wysypową (o pracy okresowej lub ciągłej)

Stosowane pojemności - 50 - 250 dm3

MIESZARKI O DZIAŁANIU WYMUSZONYM

- mieszanie poprzez mieszadła poruszające się w mieszalniku mieszarki ( misa lub koryto). Misa może się także obracać. Spotykane pojemności • od 0,5 do 3 m3; prędkość obrotów ok. 20 - 50 obr/min.

Mieszarki o osi pionowej

z nieruchomym mieszalnikiem z ruchomym mieszalnikiem

przeciwbieżne: przeciwny kierunek obrotów mieszadeł i mieszalnika współbieżne: ten sam kierunek obrotu mieszadeł i mieszalnika Podział pod względem konstrukcji mieszadeł:

turbinowe: mieszadła obracają się tylko względem osi mieszalnika

planetarne: mieszadła obracają się względem osi mieszalnika i dodatkowo każda łopatka

względem własnej osi

turbinowo - planetarne: tylko jedna łopatka obraca się względem osi własnej, pozostałe -względem osi mieszalnika

Mieszarki o osi poziomej ( korytowe):

- jednowałowe dwuwałowe

Mają nieruchomy mieszalnik i łopatki zamocowane sztywno na obracającym się wale (jednym lub dwóch); zazwyczaj duże pojerności -2-3nr

Charakterystyka mieszarek

1)    cykl pracy = czas produkcji jednego zarobu

= napełnianie+tnieszanie+wyładunek

2)    pojemność mieszarki

geometryczna Vg - objętość mieszalnika

robocza Vr -= 0,55Vg - objętość suchych składników maksymalnego zarobu użyteczna Vu -*= 0,7Vr - objętość gotowej mieszanki z jednego zarobu (niezagęszczonej)

3)    wydajność mieszarki

Q = 0,001 * V r*n*a*Sw

n - liczba cykli pracy na godzinę a - wspólczyruiik zmiany objętości Vu/Vr = ok.0.7

Sw - współczyiuiik wykorzystania czasu pracy (czas efektywnej pracy do czasu zmiany roboczej)
