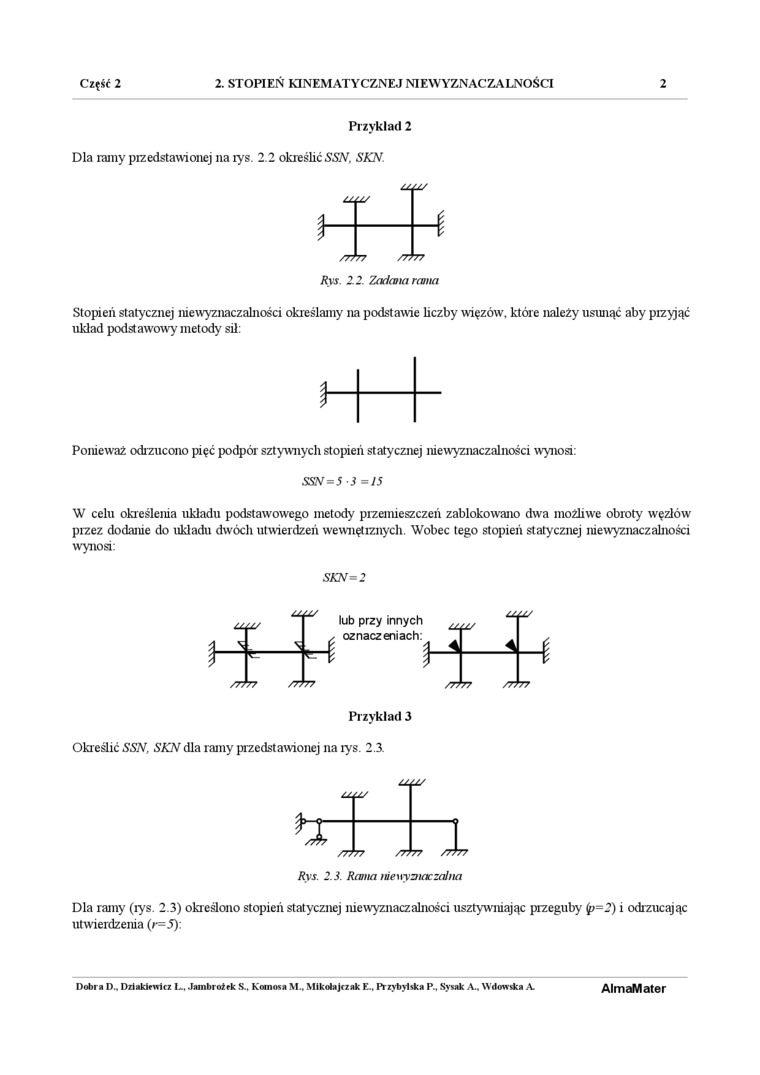

Część 2 2. STOPIEŃ KINEMATYCZNEJ MEWYZNACZALNOŚCI 2

Przykład 2

Dla ramy pizedstawionej na iys. 2.2 określić SSN, SKN.

LL.

U.

1/

S77

*7 /T.

77

Rvs. 22. Zadana rama

Stopień statycznej mewyznaczalności określamy na podstawie liczby więzów, które należy usunąć aby pizyjąć układ podstawowy metody sił:


Ponieważ odrzucono pięć podpór sztywnych stopień statycznej mewyznaczalności wynosi:

SSN=5 3 =15

W celu określenia układu podstawowego metody przemieszczeń zablokowano dwa możliwe obroty węzłów-przez dodanie do układu dwóch utwierdzeń wewnętiznych. Wobec tego stopień statycznej nie wyznacz ahiości wynosi:

SKN =2

lub przy innych oznaczeniach:

U.

\

w

L

/r>

r? /T.

77

Przykład 3

Określić SSN, SKN dla ramy pizedstawionej na rys. 2.3.

U

r

/77

r7 /r.

b

Rys. 2.3. Rama mewyznacżalna

Dla ramy (iys. 2.3) określono stopień statycznej mewyznaczalności usztywniając przeguby (p=2) i odrzucając utwierdzenia (r=5):

AlmaMater


Dobra D.. Dziakicwlcz U. Jainbrożrk S.. Koniora M.. Mikołajczak E.. Przybylska P.. Sysak A.. Wdowska A
