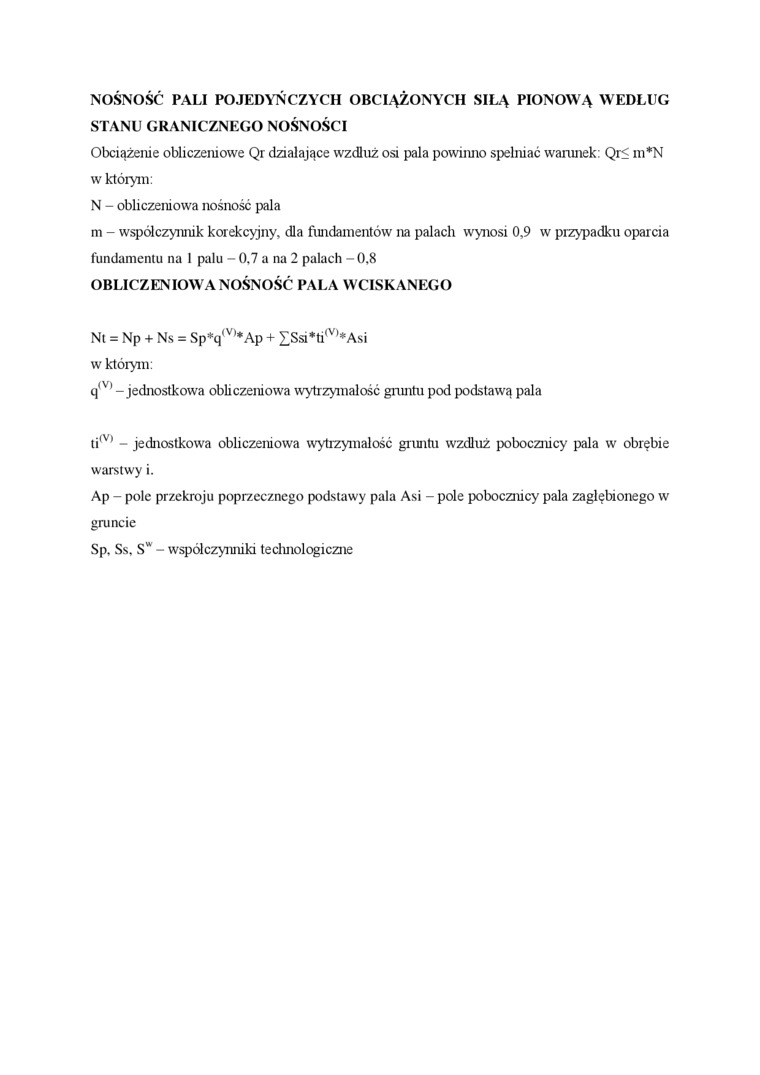

NOŚNOŚĆ PALI POJEDYNCZYCH OBCIĄŻONYCH SILĄ PIONOWĄ WEDŁUG STANU GRANICZNEGO NOŚNOŚCI

Obciążenie obliczeniowe Qr działające wzdłuż osi pala powinno spełniać warunek: Qr< m*N w którym:

N - obliczeniowa nośność pala

m - współczynnik korekcyjny, dla fundamentów na palach wynosi 0,9 w przypadku oparcia fundamentu na 1 palu - 0.7 a na 2 palach -0,8 OBLICZENIOWA NOŚNOŚĆ PALA WCISKANEGO

Nt = Np + Ns = Sp*q^<V)*Ap + £Ssi*ti^<V)*Asi w którym:

q^<V) - jednostkowa obliczeniowa wytrzymałość gruntu pod podstawą pala

ti^,V) - jednostkowa obliczeniowa wytrzymałość gruntu wzdłuż pobocznicy pala w obrębie warstwy i.

Ap - pole przekroju poprzecznego podstawy pala Asi - pole pobocznicy pala zagłębionego w gruncie

Sp, Ss, S^w - współczynniki teclinologiczne
