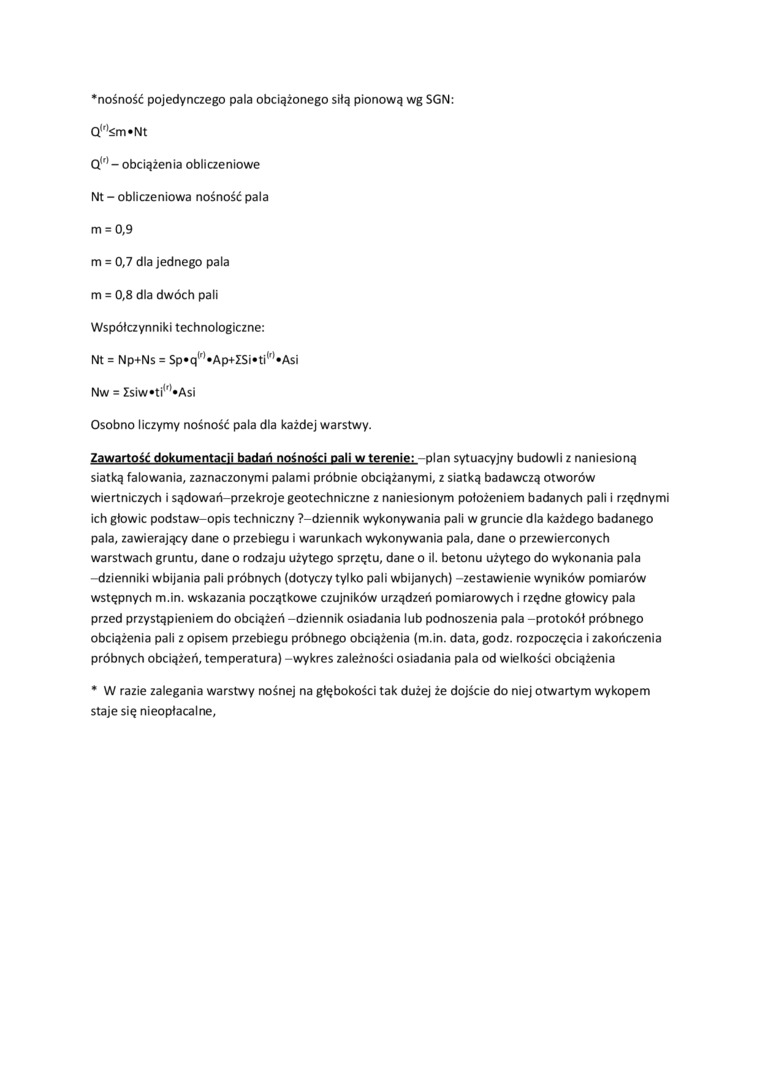

•nośność pojedynczego pala obciążonego siłą pionową wg SGN: Q^<,łśm¹Nt

Q⁽⁰- obciążenia obliczeniowe Nt - obliczeniowa nośność pala m = 0,9 m = 0,7 dla jednego pala m = 0,8 dla dwóch pali Współczynniki technologiczne:

Nt = Np+Ns = Sp¹q^,r)1Ap+ZSi¹ti^,f,1Asi Nw = Zsiw»ti^(,,»Asi

Osobno liczymy nośność pala dla każdej warstwy.

Zawartość dpkumęntąęji badań nośności pali wtęręnię: plan sytuacyjny budowli z naniesioną siatką falowania, zaznaczonymi palami próbnie obciążanymi, z siatką badawczą otworów wiertniczych i sądowań-przekroje geotechniczne z naniesionym położeniem badanych pali i rzędnymi ich głowic podstaw-opis techniczny ?-dziennik wykonywania pali w gruncie dla każdego badanego pala, zawierający dane o przebiegu i warunkach wykonywania pala, dane o przewierconych warstwach gruntu, dane o rodzaju użytego sprzętu, dane o il. betonu użytego do wykonania pala -dzienniki wbijania pali próbnych (dotyczy tylko pali wbijanych) -zestawienie wyników pomiarów wstępnych m.in. wskazania początkowe czujników urządzeń pomiarowych i rzędne głowicy pala przed przystąpieniem do obciążeń -dziennik osiadania lub podnoszenia pala -protokół próbnego obciążenia pali z opisem przebiegu próbnego obciążenia (m.in. data, godz. rozpoczęcia i zakończenia próbnych obciążeń, temperatura) -wykres zależności osiadania pala od wielkości obciążenia

1

W razie zalegania warstwy nośnej na głębokości tak dużej że dojście do niej otwartym wykopem staje się nieopłacalne,
