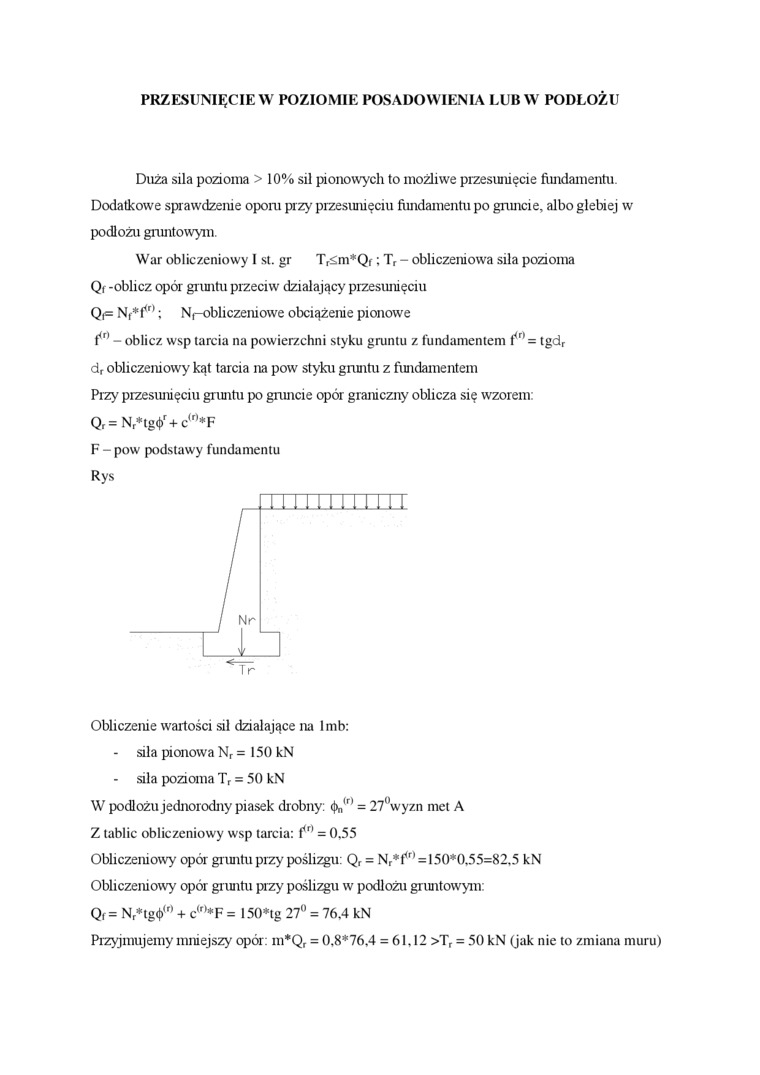

PRZESUNIĘCIE W POZIOMIE POSADOWIENIA LUB W PODŁOŻU

Duża siła pozioma > 10% sil pionowych to możliwe przesunięcie fundamentu Dodatkowe sprawdzenie oporu przy przesunięciu fundamentu po gruncie, albo glebiej w podłożu gruntowym.

War obliczeniowy I st. gr T_r£m*Qf; T_r - obliczeniowa siła pozioma Qr -oblicz opór gruntu pizeciw działający przesunięciu Qf Nf*f*^r); Nf-obliczeniowe obciążenie pionowe

f^r) - oblicz wsp tarcia na powierzchni styku gruntu z fundamentem l^<r>= tgd_r

d_r obliczeniowy kąt tarcia na pow styku gruntu z fundamentem

Pizy przesunięciu gruntu po gruncie opór graniczny oblicza się wzorem:

Q_r=N_r*tg<l>^r+c^(r)*F

F - pow podstawy fundamentu

Rys

Obliczenie wartości sił działające na Imb:

- siła pionowa N_r = 150 kN siła pozioma T_r = 50 kN

W podłożu jednorodny piasek drobny: <K,^(r) = 27°wyzn met A Z tablic obliczeniowy wsp tarcia: f*^r) = 0.55

Obliczeniowy opór gruntu przy poślizgu: Q_r = N^f*⁰ = 150*0.55=82,5 kN Obliczeniowy opór gruntu przy poślizgu w podłożu gruntowym:

Qf = N_r*tg<j>^(r> + c^<r>*F = 150*tg 27° = 76,4 kN

Przyjmujemy mniejszy opór: m*Q_r = 0,8*76,4 = 61,12 >T_r = 50 kN (jak nie to zmiana muru)
