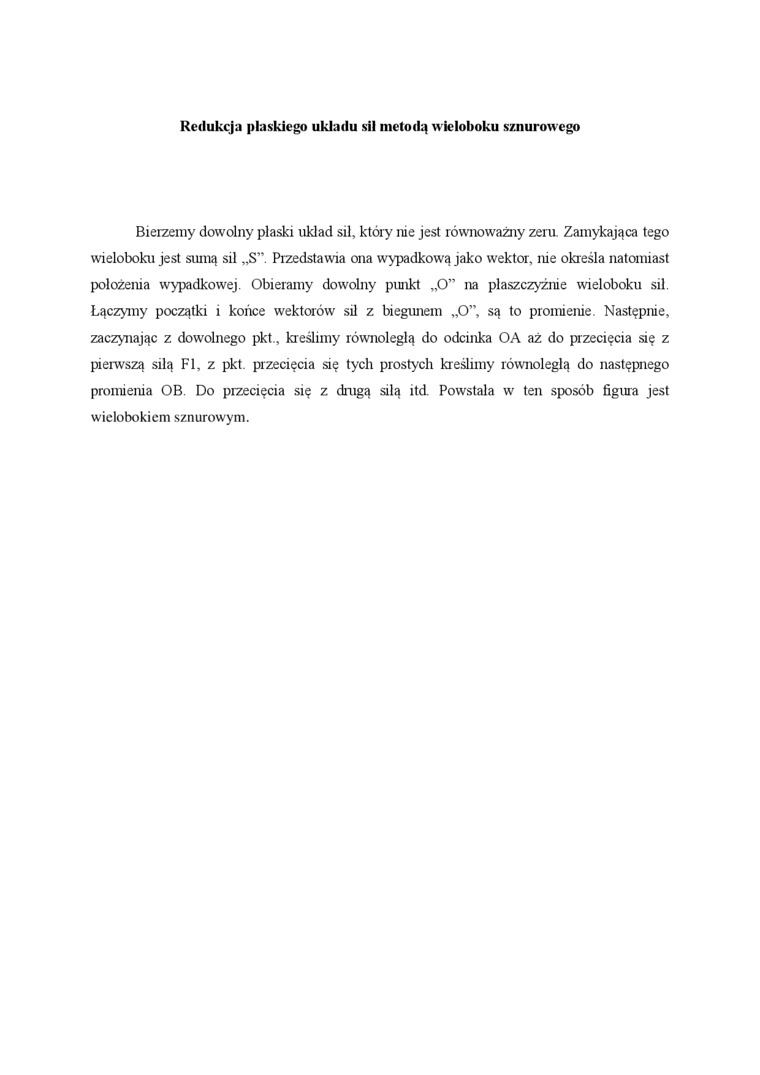

Redukcja płaskiego układu sil metod;) wieloboku sznurowego

Bierzemy dowolny plaski układ sil, który nie jest równoważny zeru. Zamykająca tego wieloboku jest sumą sił „S”. Przedstawia ona wypadkową jako wektor, nie określa natomiast położenia wypadkowej. Obieramy dowolny punkt „O” na płaszczyźnie wieloboku sil. Łączymy początki i końce wektorów sil z biegunem „O”, są to promienie. Następnie, zaczynając z dowolnego pkt., kreślimy równoległą do odcinka O A aż do przecięcia się z pierwszą silą FI, z pkt. przecięcia się tych prostych kreślimy równoległą do następnego promienia OB. Do przecięcia się z drugą silą itd. Powstała w ten sposób figura jest wiclobokicm sznurowym.
