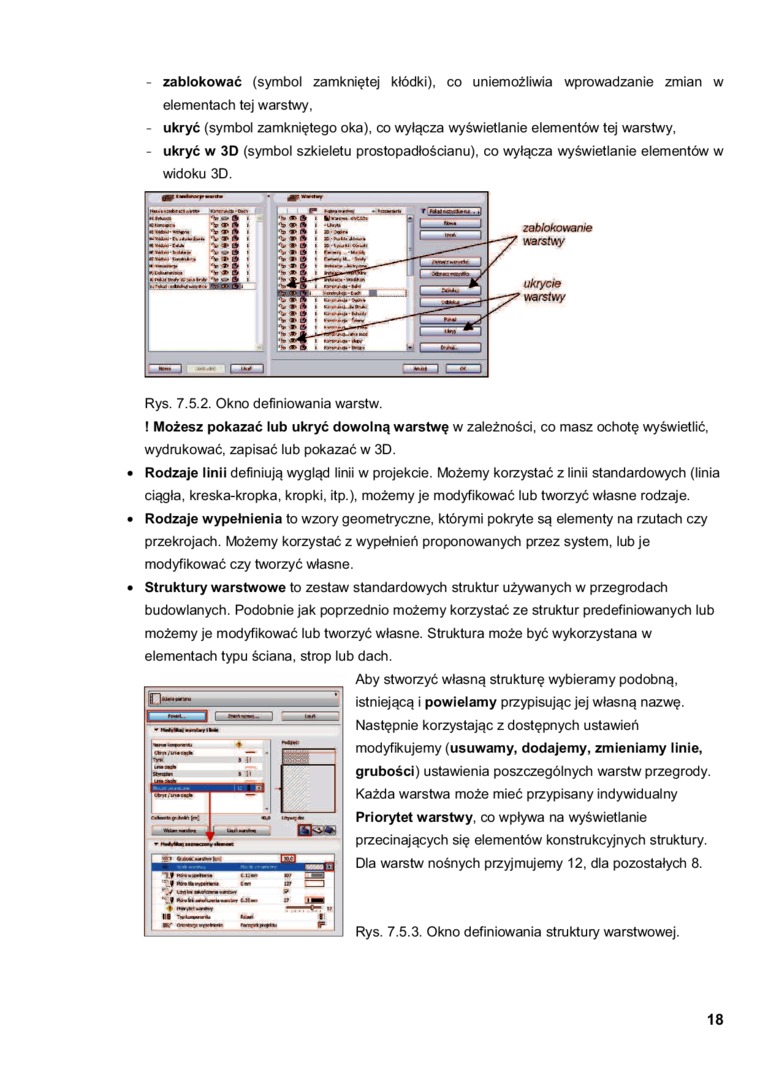

zablokować (symbol zamkniętej kłódki), co uniemożliwia wprowadzanie zmian w elementach tej warstwy,

ukryć (symbol zamkniętego oka), co wyłącza wyświetlanie elementów tej warstwy,

- ukryć w 3D (symbol szkieletu prostopadłościanu), co wyłącza wyświetlanie elementów w widoku 3D.

zablokowanie

warstwy

ukrycie

Rys. 7.5.2. Okno definiowania warstw.

! Możesz pokazać lub ukryć dowolną warstwę w zależności, co masz ochotę wyświetlić, wydrukować, zapisać lub pokazać w 3D.

Rodzaje linii definiują wygląd linii w projekcie. Możemy korzystać z linii standardowych (linia ciągła, kreska-kropka, kropki, itp.), możemy je modyfikować lub tworzyć własne rodzaje. Rodzaje wypełnienia to wzory geometryczne, którymi pokryte są elementy na rzutach czy przekrojach. Możemy korzystać z wypełnień proponowanych przez system, lub je modyfikować czy tworzyć własne.

Struktury warstwowe to zestaw standardowych struktur używanych w przegrodach budowlanych. Podobnie jak poprzednio możemy korzystać ze struktur predefiniowanych lub możemy je modyfikować lub tworzyć własne. Struktura może być wykorzystana w elementach typu ściana, strop lub dach.

Aby stworzyć własną strukturę wybieramy podobną, istniejącą i powielamy przypisując jej własną nazwę. Następnie korzystając z dostępnych ustawień modyfikujemy (usuwamy, dodajemy, zmieniamy linie, grubości) ustawienia poszczególnych warstw przegrody. Każda warstwa może mieć przypisany indywidualny Priorytet warstwy, co wpływa na wyświetlanie przecinających się elementów konstrukcyjnych struktury. Dla warstw nośnych przyjmujemy 12, dla pozostałych 8.

Rys. 7.5.3. Okno definiowania struktury warstwowej.
