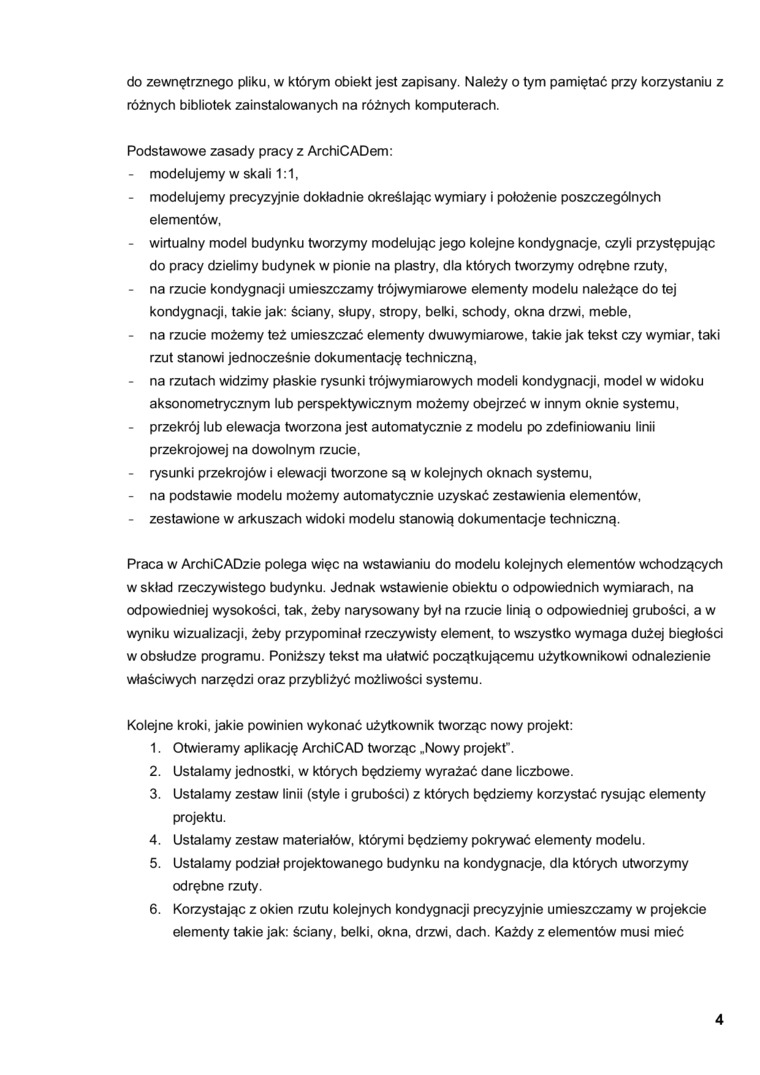

do zewnętrznego pliku, w którym obiekt jest zapisany. Należy o tym pamiętać przy korzystaniu z różnych bibliotek zainstalowanych na różnych komputerach.

Podstawowe zasady pracy z ArchiCADem:

-    modelujemy w skali 1:1,

-    modelujemy precyzyjnie dokładnie określając wymiary i położenie poszczególnych elementów,

-    wirtualny model budynku tworzymy modelując jego kolejne kondygnacje, czyli przystępując do pracy dzielimy budynek w pionie na plastry, dla których tworzymy odrębne rzuty,

-    na rzucie kondygnacji umieszczamy trójwymiarowe elementy modelu należące do tej kondygnacji, takie jak: ściany, słupy, stropy, belki, schody, okna drzwi, meble,

-    na rzucie możemy też umieszczać elementy dwuwymiarowe, takie jak tekst czy wymiar, taki rzut stanowi jednocześnie dokumentację techniczną,

-    na rzutach widzimy płaskie rysunki trójwymiarowych modeli kondygnacji, model w widoku aksonometrycznym lub perspektywicznym możemy obejrzeć w innym oknie systemu,

-    przekrój lub elewacja tworzona jest automatycznie z modelu po zdefiniowaniu linii przekrojowej na dowolnym rzucie,

-    rysunki przekrojów i elewacji tworzone są w kolejnych oknach systemu,

-    na podstawie modelu możemy automatycznie uzyskać zestawienia elementów,

-    zestawione w arkuszach widoki modelu stanowią dokumentacje techniczną.

Praca w ArchiCADzie polega więc na wstawianiu do modelu kolejnych elementów wchodzących w skład rzeczywistego budynku. Jednak wstawienie obiektu o odpowiednich wymiarach, na odpowiedniej wysokości, tak, żeby narysowany był na rzucie linią o odpowiedniej grubości, a w wyniku wizualizacji, żeby przypominał rzeczywisty element, to wszystko wymaga dużej biegłości w obsłudze programu. Poniższy tekst ma ułatwić początkującemu użytkownikowi odnalezienie właściwych narzędzi oraz przybliżyć możliwości systemu.

Kolejne kroki, jakie powinien wykonać użytkownik tworząc nowy projekt:

1.    Otwieramy aplikację ArchiCAD tworząc „Nowy projekt".

2.    Ustalamy jednostki, w których będziemy wyrażać dane liczbowe.

3.    Ustalamy zestaw linii (style i grubości) z których będziemy korzystać rysując elementy projektu.

4.    Ustalamy zestaw materiałów, którymi będziemy pokrywać elementy modelu.

5.    Ustalamy podział projektowanego budynku na kondygnacje, dla których utworzymy odrębne rzuty.

6.    Korzystając z okien rzutu kolejnych kondygnacji precyzyjnie umieszczamy w projekcie elementy takie jak: ściany, belki, okna, drzwi. dach. Każdy z elementów musi mieć
