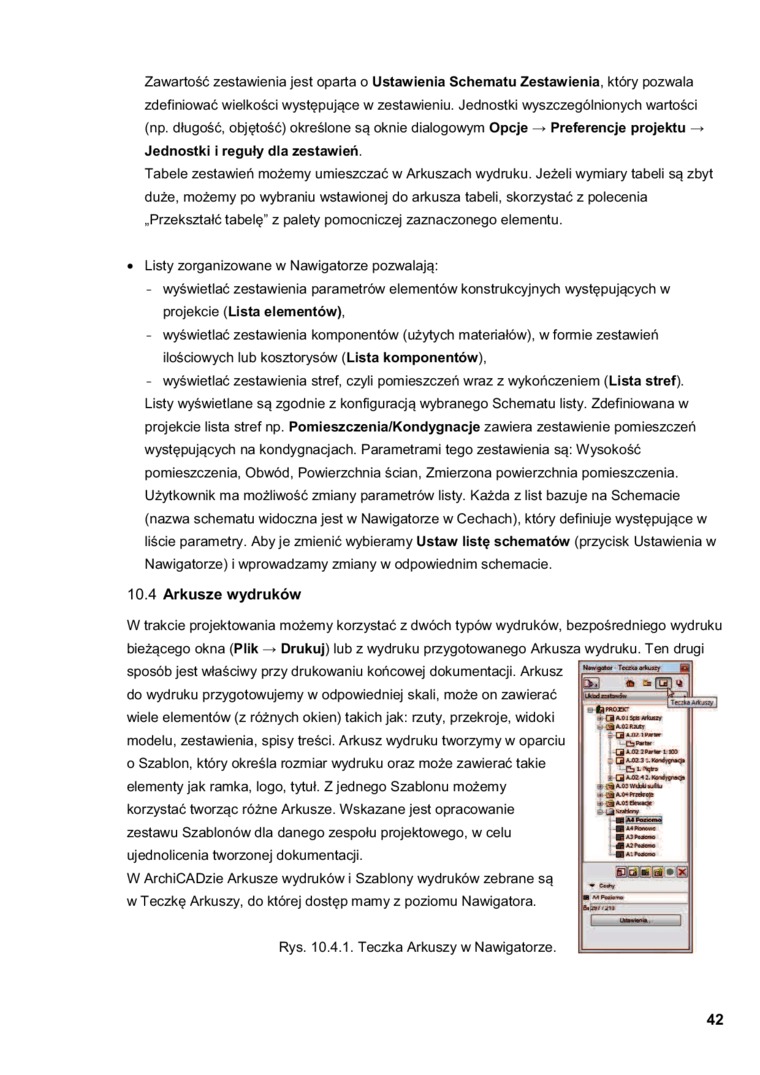

Zawartość zestawienia jest oparta o Ustawienia Schematu Zestawienia, który pozwala zdefiniować wielkości występujące w zestawieniu. Jednostki wyszczególnionych wartości (np. długość, objętość) określone są oknie dialogowym Opcje * Preferencje projektu -► Jednostki i reguły dla zestawień.

Tabele zestawień możemy umieszczać w Arkuszach wydruku. Jeżeli wymiary tabeli są zbyt duże. możemy po wybraniu wstawionej do arkusza tabeli, skorzystać z polecenia „Przekształć tabelę" z palety pomocniczej zaznaczonego elementu.

• Listy zorganizowane w Nawigatorze pozwalają:

-    wyświetlać zestawienia parametrów elementów konstrukcyjnych występujących w projekcie (Lista elementów),

-    wyświetlać zestawienia komponentów (użytych materiałów), w formie zestawień ilościowych lub kosztorysów (Lista komponentów),

-    wyświetlać zestawienia stref, czyli pomieszczeń wraz z wykończeniem (Lista stref).

Listy wyświetlane są zgodnie z konfiguracją wybranego Schematu listy. Zdefiniowana w projekcie lista stref np. Pomieszczenia/Kondygnacje zawiera zestawienie pomieszczeń występujących na kondygnacjach. Parametrami tego zestawienia są: Wysokość pomieszczenia, Obwód, Powierzchnia ścian. Zmierzona powierzchnia pomieszczenia. Użytkownik ma możliwość zmiany parametrów listy. Każda z list bazuje na Schemacie (nazwa schematu widoczna jest w Nawigatorze w Cechach), który definiuje występujące w liście parametry. Aby je zmienić wybieramy Ustaw listę schematów (przycisk Ustawienia w Nawigatorze) i wprowadzamy zmiany w odpowiednim schemacie.

10.4 Arkusze wydruków

W trakcie projektowania możemy korzystać z dwóch typów wydruków, bezpośredniego wydruku bieżącego okna (Plik -► Drukuj) lub z wydruku przygotowanego Arkusza wydruku. Ten drugi sposób jest właściwy przy drukowaniu końcowej dokumentacji. Arkusz do wydruku przygotowujemy w odpowiedniej skali, może on zawierać wiele elementów (z różnych okien) takich jak: rzuty, przekroje, widoki modelu, zestawienia, spisy treści. Arkusz wydruku tworzymy w oparciu o Szablon, który określa rozmiar wydruku oraz może zawierać takie elementy jak ramka, logo, tytuł. Z jednego Szablonu możemy korzystać tworząc różne Arkusze. Wskazane jest opracowanie zestawu Szablonów dla danego zespołu projektowego, w celu ujednolicenia tworzonej dokumentacji.

W ArchiCADzie Arkusze wydruków i Szablony wydruków zebrane są w Teczkę Arkuszy, do której dostęp mamy z poziomu Nawigatora.

Rys. 10.4.1. Teczka Arkuszy w Nawigatorze.

42
