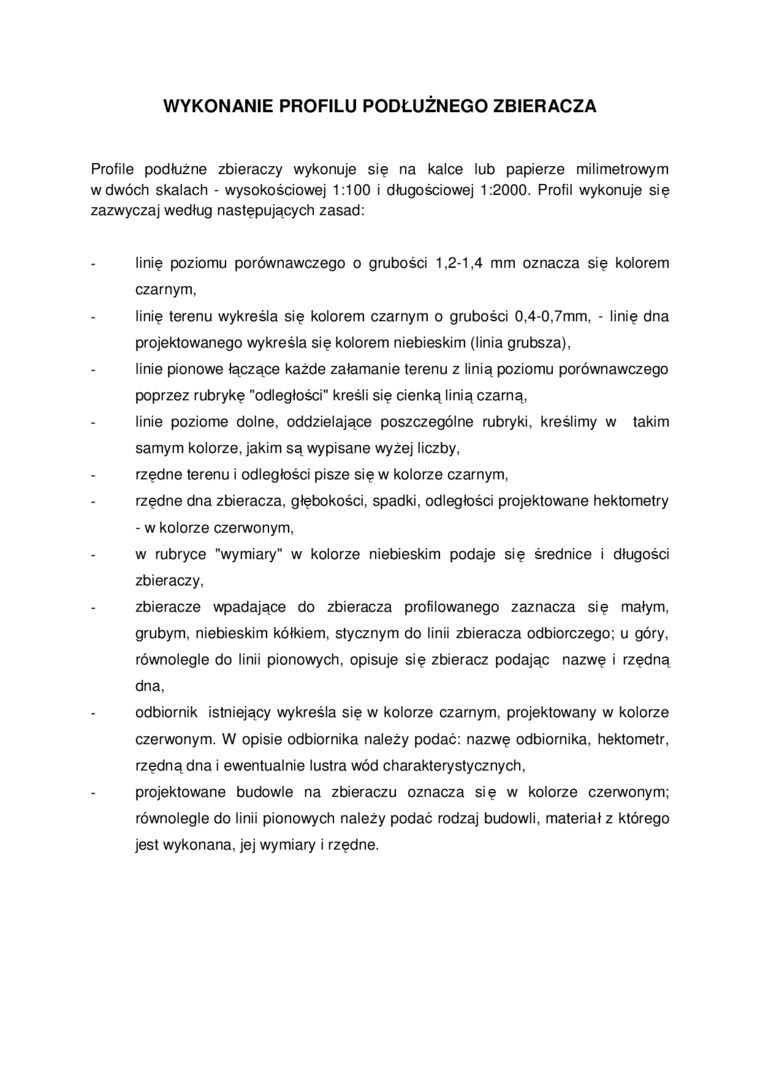

WYKONANIE PROFILU PODŁUŻNEGO ZBIERACZA

Profile podłużne zbieraczy wykonuje się na kalce lub papierze milimetrowym w dwóch skalach - wysokościowej 1:100 i długościowej 1:2000. Profil wykonuje się zazwyczaj według następujących zasad:

linię poziomu porównawczego o grubości 1,2-1,4 mm oznacza się kolorem czarnym,

linię terenu wykreśla się kolorem czarnym o grubości 0,4-0,7mm, - linię dna

projektowanego wykreśla się kolorem niebieskim (linia grubsza),

linie pionowe łączące każde załamanie terenu z linią poziomu porównawczego

poprzez rubrykę "odległości” kreśli się cienką linią czarną,

linie poziome dolne, oddzielające poszczególne rubryki, kreślimy w takim

samym kolorze, jakim są wypisane wyżej liczby,

rzędne terenu i odległości pisze się w kolorze czarnym,

rzędne dna zbieracza, głębokości, spadki, odległości projektowane hektometry

- w kolorze czerwonym,

w rubryce "wymiary" w kolorze niebieskim podaje się średnice i długości zbieraczy,

zbieracze wpadające do zbieracza profilowanego zaznacza się małym, grubym, niebieskim kółkiem, stycznym do linii zbieracza odbiorczego: u góry, równolegle do linii pionowych, opisuje się zbieracz podając nazwę i rzędną dna,

odbiornik istniejący wykreśla się w kolorze czarnym, projektowany w kolorze czerwonym. W opisie odbiornika należy podać: nazwę odbiornika, hektometr, rzędną dna i ewentualnie lustra wód charakterystycznych, projektowane budowle na zbieraczu oznacza się w kolorze czerwonym; równolegle do linii pionowych należy podać rodzaj budowli, materiał z którego jest wykonana, jej wymiary i rzędne.
