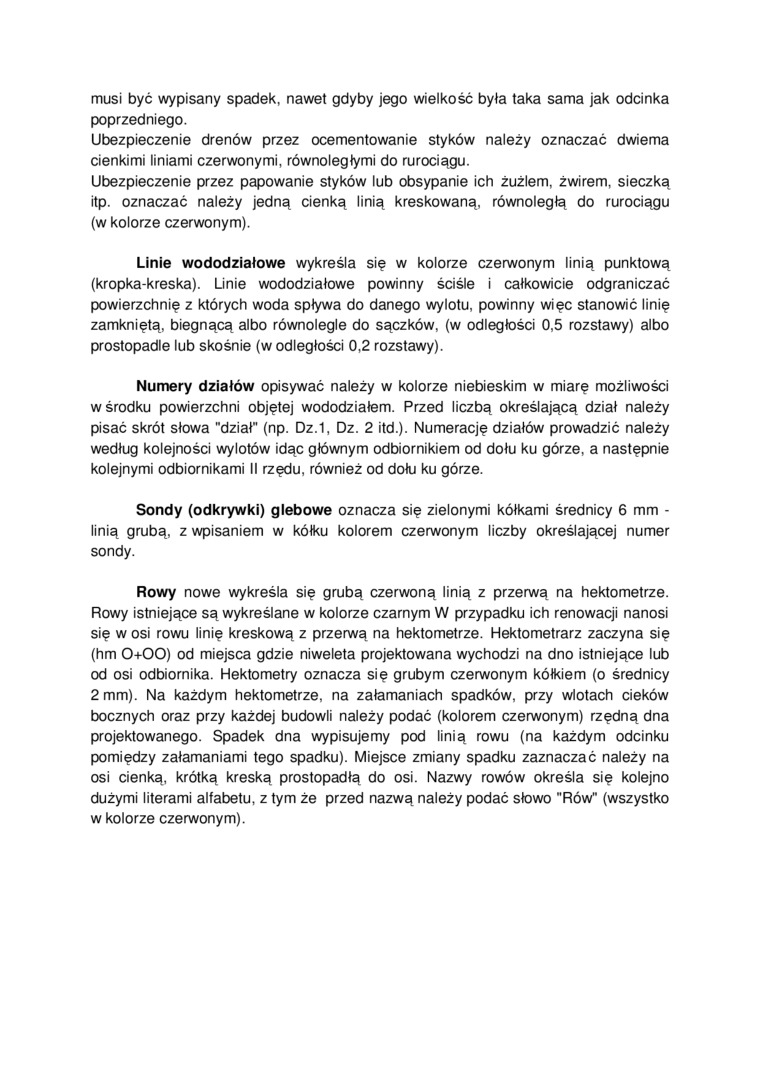

musi być wypisany spadek, nawet gdyby jego wielkość była taka sama jak odcinka poprzedniego.

Ubezpieczenie drenów przez ocementowanie styków należy oznaczać dwiema cienkimi liniami czerwonymi, równoległymi do rurociągu.

Ubezpieczenie przez papowanie styków lub obsypanie ich żużlem, żwirem, sieczką itp. oznaczać należy jedną cienką linią kreskowaną, równoległą do rurociągu (w kolorze czerwonym).

Linie wododziałowe wykreśla się w kolorze czerwonym linią punktową (kropka-kreska). Linie wododziałowe powinny ściśle i całkowicie odgraniczać powierzchnię z których woda spływa do danego wylotu, powinny więc stanowić linię zamkniętą, biegnącą albo równolegle do sączków, (w odległości 0,5 rozstawy) albo prostopadle lub skośnie (w odległości 0,2 rozstawy).

Numery działów opisywać należy w kolorze niebieskim w miarę możliwości w środku powierzchni objętej wododziałem. Przed liczbą określającą dział należy pisać skrót słowa "dział" (np. Dz.1, Dz. 2 itd.). Numerację działów prowadzić należy według kolejności wylotów idąc głównym odbiornikiem od dołu ku górze, a następnie kolejnymi odbiornikami II rzędu, również od dołu ku górze.

Sondy (odkrywki) glebowe oznacza się zielonymi kółkami średnicy 6 mm -linią grubą, z wpisaniem w kółku kolorem czerwonym liczby określającej numer sondy.

Rowy nowe wykreśla się grubą czerwoną linią z przerwą na hektometrze. Rowy istniejące są wykreślane w kolorze czarnym W przypadku ich renowacji nanosi się w osi rowu linię kreskową z przerwą na hektometrze. Hektometrarz zaczyna się (hm O+OO) od miejsca gdzie niweleta projektowana wychodzi na dno istniejące lub od osi odbiornika. Hektometry oznacza się grubym czerwonym kółkiem (o średnicy 2 mm). Na każdym hektometrze, na załamaniach spadków, przy wlotach cieków bocznych oraz przy każdej budowli należy podać (kolorem czerwonym) rzędną dna projektowanego. Spadek dna wypisujemy pod linią rowu (na każdym odcinku pomiędzy załamaniami tego spadku). Miejsce zmiany spadku zaznaczać należy na osi cienką, krótką kreską prostopadłą do osi. Nazwy rowów określa się kolejno dużymi literami alfabetu, z tym że przed nazwą należy podać słowo "Rów" (wszystko w kolorze czerwonym).
