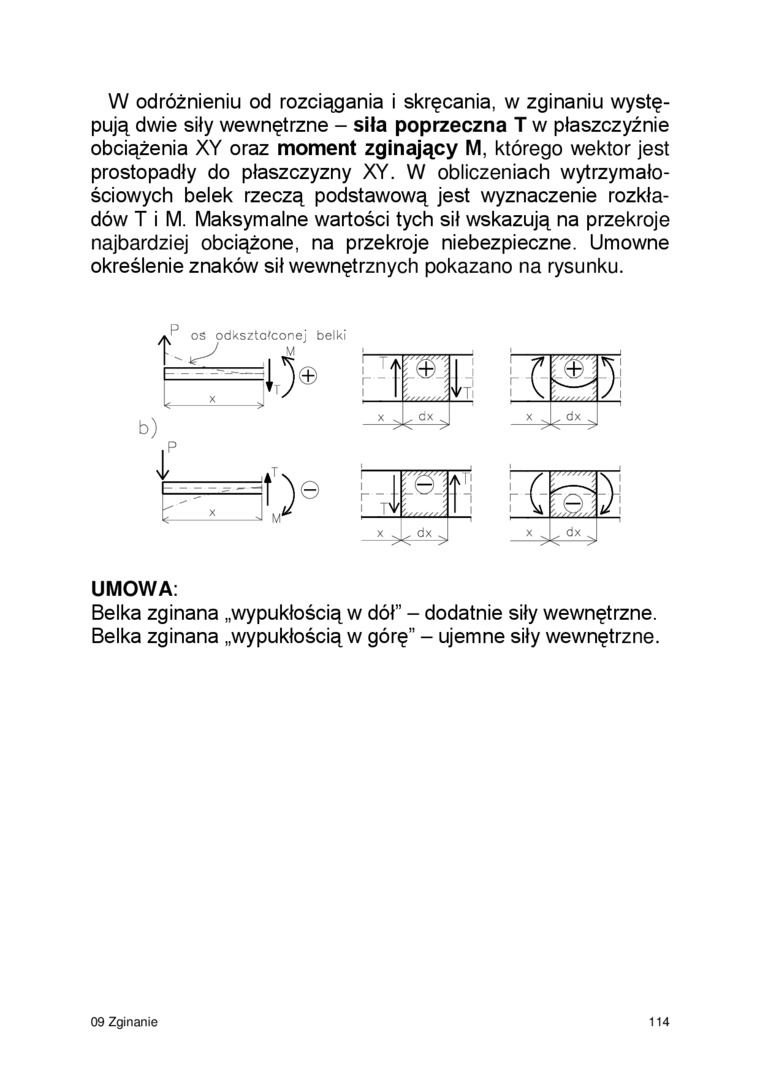

W odróżnieniu od rozciągania i skręcania, w zginaniu występują dwie siły wewnętrzne - siła poprzeczna T w płaszczyźnie obciążenia XY oraz moment zginający M, którego wektor jest prostopadły do płaszczyzny XY. W obliczeniach wytrzymałościowych belek rzeczą podstawową jest wyznaczenie rozkładów T i M. Maksymalne wartości tych sił wskazują na przekroje najbardziej obciążone, na przekroje niebezpieczne. Umowne określenie znaków sił wewnętrznych pokazano na rysunku.
©
UMOWA:
Belka zginana „wypukłością w dół” - dodatnie siły wewnętrzne. Belka zginana „wypukłością w górę" - ujemne siły wewnętrzne.
114
09 Zginanie
