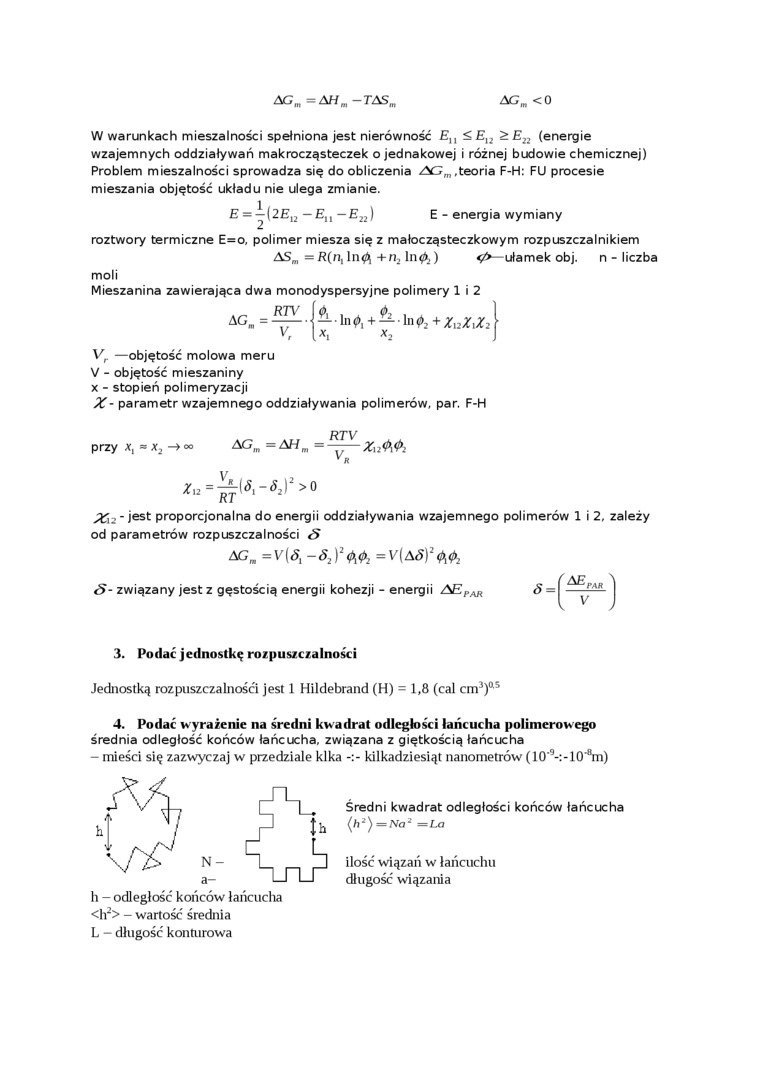

84640

AG,„ <0

AG_m =AH_m — TAS_m

W warunkach mieszalności spełniona jest nierówność E,, <E_I2 >E₂₂ (energie wzajemnych oddziaływań makrocząsteczek o jednakowej i różnej budowie chemicznej) Problem mieszalności sprowadza się do obliczenia /V7,_n .teoria F-H: FU procesie mieszania objętość układu nie ulega zmianie.

£ = -^(2E₁₂ —E„ —E₂₂)    E - energia wymiany

roztwory termiczne E=o, polimer miesza się z małocząsteczkowym rozpuszczalnikiem

AS_m = R(n_t ln$ +n₂ Ing,)    </>— ułamek obj. n - liczba

moli

Mieszanina zawierająca dwa monodyspersyjne polimery 1 i 2

AG. = ~~ ■ | '■ 1" 0, + —' In <t>, + XuXJCt

*r [X,    X₂

V_r —objętość molowa meru V - objętość mieszaniny x - stopień polimeryzacji

X-parametr wzajemnego oddziaływania polimerów, par. F-H

RTV

przy x, * x₂

AG_m = AH_m =——_Xn<t>_x<p_i

Zu    0

’ jest proporcjonalna do energii oddziaływania wzajemnego polimerów 1 i 2, zależy od parametrów rozpuszczalności &

ag,

S- związany jest z gęstością energii kohezji - energii AE_par

ilość wiązań w łańcuchu długość wiązania

Średni kwadrat odległości końców łańcucha

(/i²) =Na² —La

h - odległość końców łańcucha <h²> - wartość średnia L - długość konturowa
