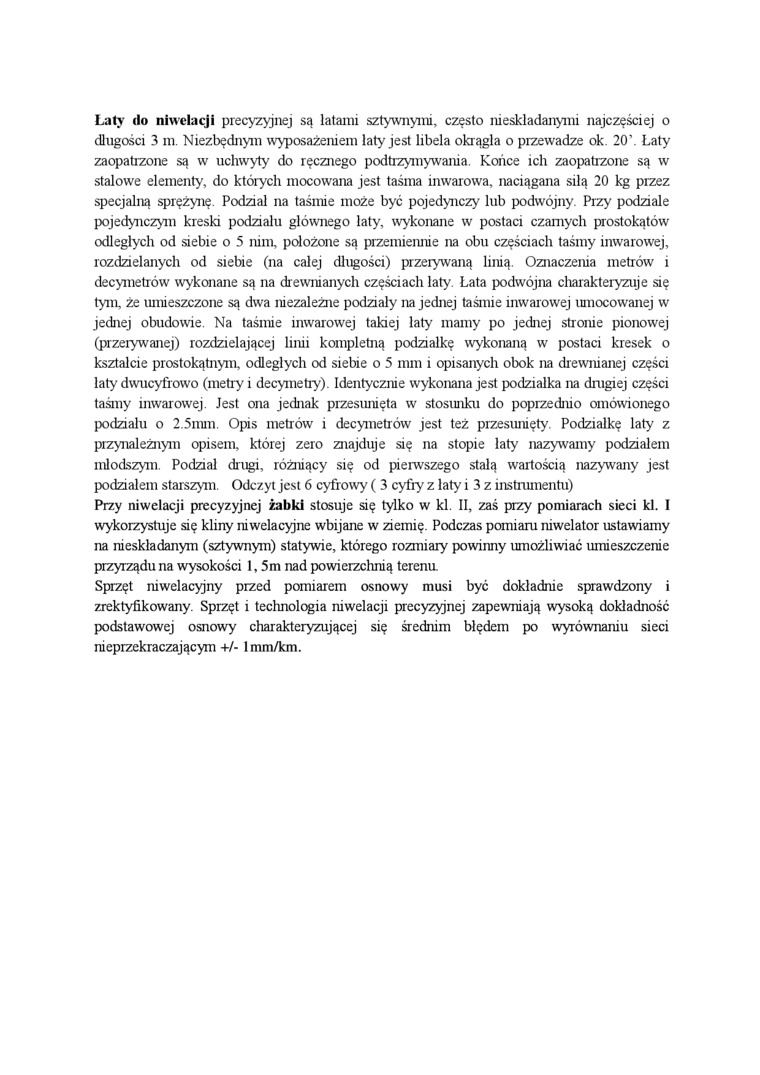

Laty do niwelacji precyzyjnej są latanii sztywnymi, często nieskladanymi najczęściej o długości 3 m. Niezbędnym wyposażeniem laty jest libela okrągła o przewadze ok. 20’. Laty zaopatrzone są w uchwyty do ręcznego podtrzymywania. Końce ich zaopatrzone są w stalowe elementy, do których mocowana jest taśma inwar owa, naciągana siłą 20 kg pizez specjalną sprężynę. Podział na taśmie może być pojedynczy lub podwójny. Pizy podziale pojedynczym kreski podziału głównego laty, wykonane w postaci czarnych prostokątów odległych od siebie o 5 nim, położone są przemiennie na obu częściach taśmy inwarowej, rozdzielanych od siebie (na całej długości) przerywaną linią. Oznaczenia metrów i decymetrów wykonane są na drewnianych częściach laty. Lata podwójna charakteryzuje się tym, że umieszczone są dwa niezależne podziały na jednej taśmie inwarowej umocowanej w jednej obudowie. Na taśmie inwarowej takiej laty mamy po jednej stronie pionowej (przerywanej) rozdzielającej linii kompletną podzialkę wykonaną w postaci kresek o kształcie prostokątnym, odległych od siebie o 5 mm i opisanych obok na drewnianej części laty dwucyfrowo (metry i decymetry). Identycznie wykonana jest podzialka na drugiej części taśmy inwarowej. Jest ona jednak przesunięta w stosunku do poprzednio omówionego podziału o 2.5mm. Opis metrów i decymetrów jest też przesunięty. Podzialkę laty z przynależnym opisem, której zero znajduje się na stopie laty nazywamy podziałem młodszym. Podział drugi, różniący się od pierwszego stalą wartością nazywany jest podziałem starszym. Odczyt jest 6 cyfrowy ( 3 cyfry z laty i 3 z instrumentu)

Przy niwelacji precyzyjnej żabki stosuje się tylko w kl. II, zaś przy pomiarach sieci kl. I wykorzystuje się kliny niwelacyjne wbijane w ziemię. Podczas pomiaru niwelator ustawiamy na nieskładanym (sztywnym) statywie, którego rozmiary powinny umożliwiać umieszczenie przyrządu na wysokości 1,5m nad powierzchnią terenu.

Sprzęt niwelacyjny przed pomiarem osnowy musi być dokładnie sprawdzony i zrektyfikowany. Sprzęt i technologia niwelacji precyzyjnej zapewniają wysoką dokładność podstawowej osnowy charakteryzującej się średnim błędem po wyrównaniu sieci nieprzekraczającym +/- 1 mm/km.
