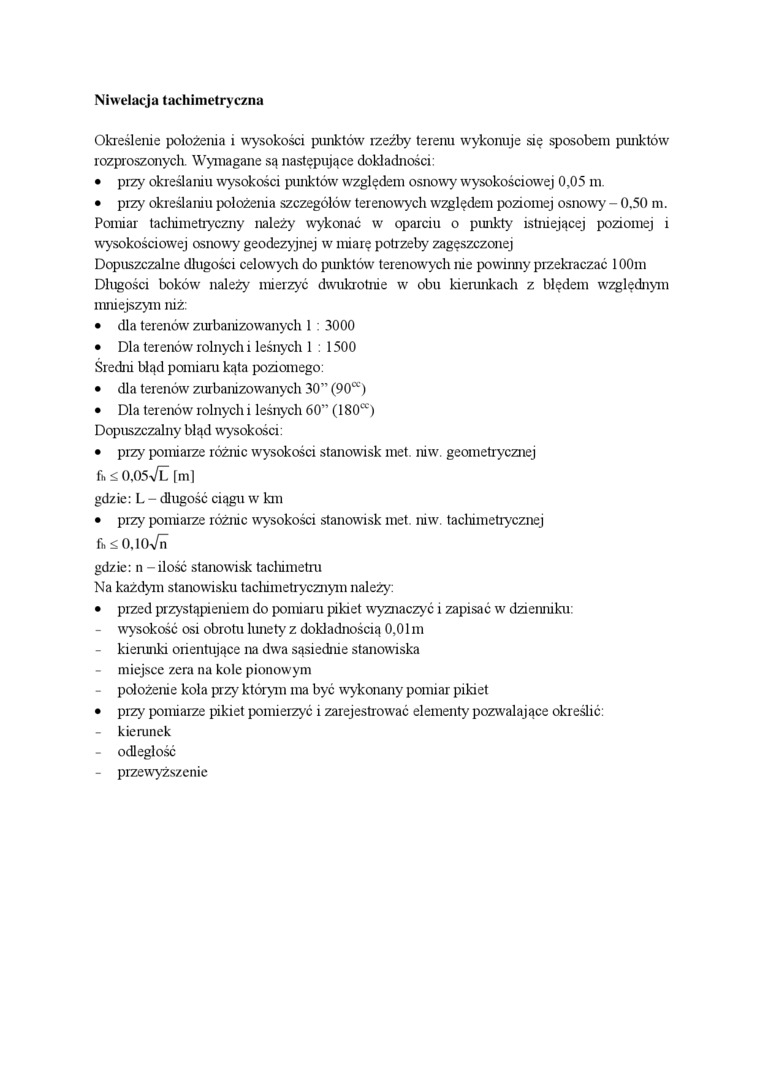

Niwelacja tachimetryczna

Określenie położenia i wysokości punktów rzeźby terenu wykonuje się sposobem punktów rozproszonych. Wymagane są następujące dokładności:

•    przy określaniu wysokości punktów względem osnowy wysokościowej 0,05 m.

•    przy określaniu położenia szczegółów terenowych względem poziomej osnowy - 0,50 m. Pomiar tachimetryczny należy wykonać w oparciu o punkty istniejącej poziomej i wysokościowej osnowy geodezyjnej w miarę potrzeby zagęszczonej

Dopuszczalne długości celowych do punktów terenowych nie powinny przekraczać 1 OOm Długości boków należy mierzyć dwukrotnie w obu kierunkach z błędem względnym mniejszym niż:

•    dla terenów zurbanizowanych 1 : 3000

•    Dla terenów rolnych i leśnych 1 1500 Średni błąd pomiaru kąta poziomego:

•    dla terenów' zurbanizowanych 30” (90“)

•    Dla terenów rolnych i leśnych 60” (180“)

Dopuszczalny błąd wysokości:

•    przy pomiarze różnic wysokości stanowisk met niw geometrycznej fi, s (),05s/l (ml

gdzie: L - długość ciągu w km

•    przy pomiarze różnic wysokości stanowisk met niw tachimetrycznej fh £ O.lOs/n

gdzie: n - ilość stanowisk tachimetra Na każdym stanowisku tachimetrycznym należy:

•    przed przystąpieniem do pomiaru pikiet wyznaczyć i zapisać w dzienniku

-    wysokość osi obrotu lunety z dokładnością 0,01m

-    kierunki orientujące na dwa sąsiednie stanowiska miejsce zera na kole pionowym

-    położenie kola przy którym ma być wykonany pomiar pikiet

•    przy pomiarze pikiet pomierzyć i zarejestrować elementy pozwalające określić:

-    kierunek

-    odległość

-    przewyższenie
