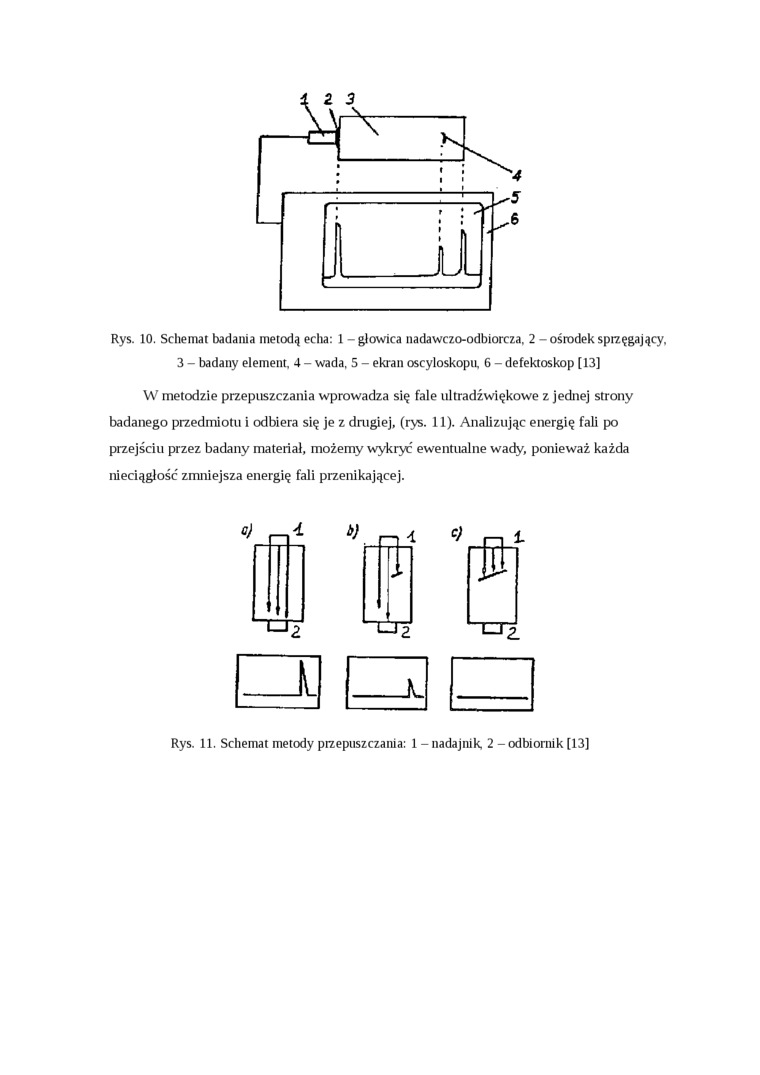

Rys. 10. Schemat badania metodą echa: 1 - głowica nadawczo-odbiorcza. 2 - ośrodek sprzęgający.

3 - badany element. 4 - wada, 5 - ekran oscyloskopu, 6 - defektoskop [13]

W metodzie przepuszczania wprowadza się fale ultradźwiękowe z jednej strony badanego przedmiotu i odbiera się je z drugiej, (rys. 11). Analizując energię fali po przejściu przez badany materiał, możemy wykryć ewentualne wady, ponieważ każda nieciągłość zmniejsza energię fali przenikającej.

Rys. 11. Schemat metody przepuszczania: 1 - nadajnik, 2 - odbiornik [13]
