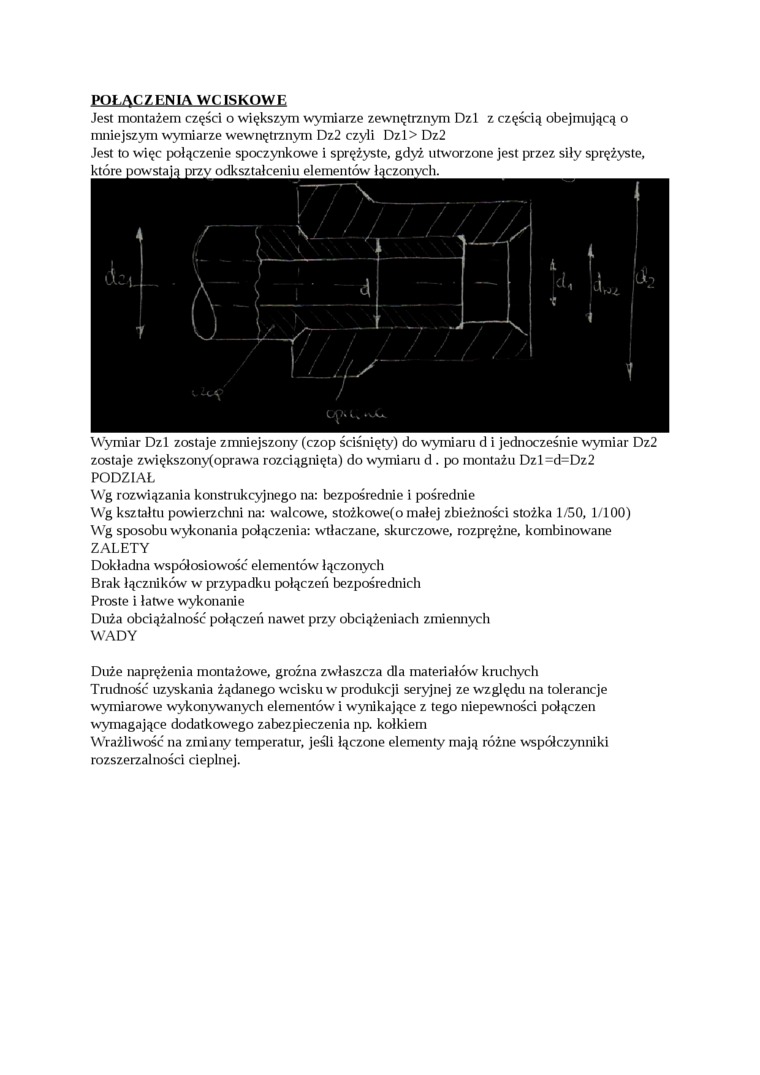

POŁAĆ l ENlA.^.ŁiSKQ.\V£

Jest montażem części o większym wymiarze zewnętrznym Dzl z częścią obejmującą o mniejszym wymiarze wewnętrznym Dz2 czyii Dzl> Dz2

Jest to więc połączenie spoczynkowe i sprężyste, gdyż utworzone jest przez siły sprężyste, które powstają przy odkształceniu elementów łączonych.

Wymiar Dzl zostaje zmniejszony (czop ściśnięty) do wymiaru d i jednocześnie wymiar Dz2 zostaje zwiększony(oprawa rozciągnięta) do wymiaru d . po montażu Dzl=d=Dz2

PODZIAŁ

Wg rozwiązania konstrukcyjnego na: bezpośrednie i pośrednie

Wg kształtu powierzchni na: walcowe, stożkowe(o małej zbieżności stożka 1/SO, 1/100) Wg sposobu wykonania połączenia: wtłaczane, skurczowe, rozprężne, kombinowane

ZALETY

Dokładna współosiowość elementów łączonych Brak łączników w przypadku połączeń bezpośrednich Proste i łatwe wykonanie

Duża obciążalność połączeń nawet przy obciążeniach zmiennych

WADY

Duże naprężenia montażowe, groźna zwłaszcza dla materiałów kruchych Trudność uzyskania żądanego wcisku w produkcji seryjnej ze względu na tolerancje wymiarowe wykonywanych elementów i wynikające z tego niepewności połączeń wymagające dodatkowego zabezpieczenia np. kołkiem

Wrażliwość na zmiany temperatur, jeśli łączone elementy mają różne współczynniki rozszerzalności cieplnej.
