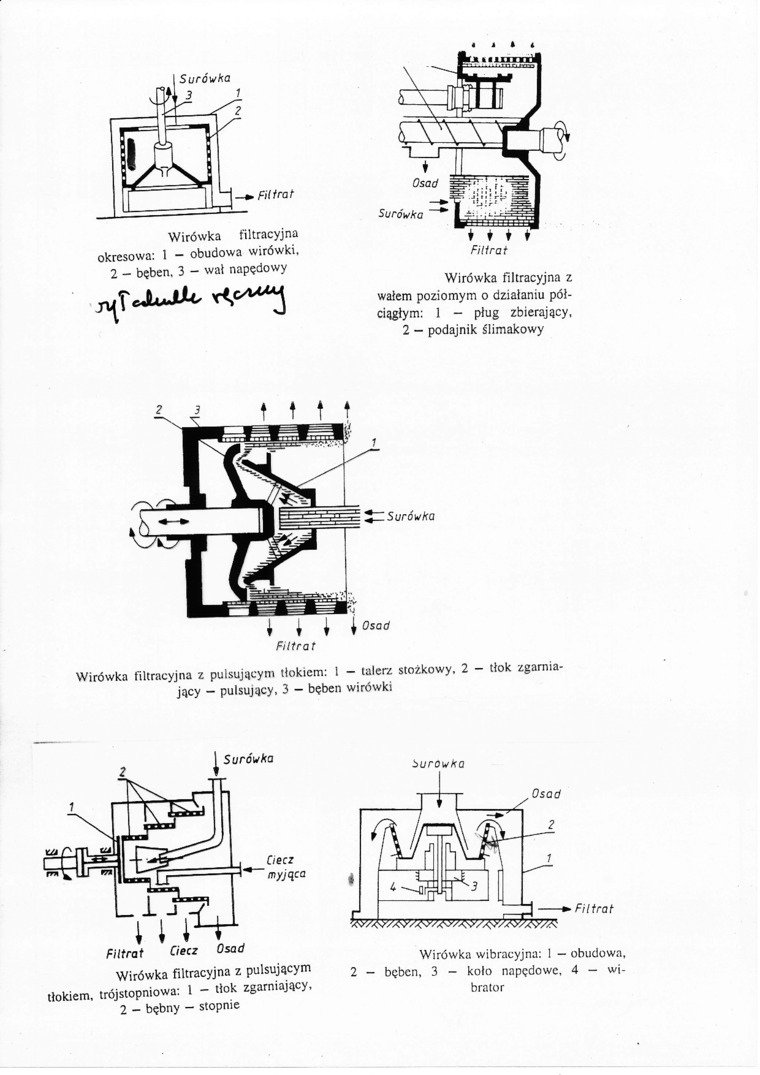

Wirówka filtracyjna okresowa: 1 — obudowa wirówki. 2 — bęben. 3 — wał napędowy

Wirówka filtracyjna z wałem poziomym o działaniu pół-ciągłym: 1 - pług zbierający. 2 — podajnik ślimakowy

t t t t

Surówka

Mii ^Oso<*

Filtrat

Wirówka filtracyjna z pulsującym tłokiem: 1 - talerz stożkowy. 2 - tłok zgarniający — pulsujący, 3 — bęben wirówki

Wirówka filtracyjna z pulsującym tłokiem, trójstopniowa: 1 - tłok zgarniający, 2 — bębny — stopnie

Surówka

Wirówka wibracyjna: 1 — obudowa. 2 - bęben. 3 - koło napędowe, 4 — wibrator
