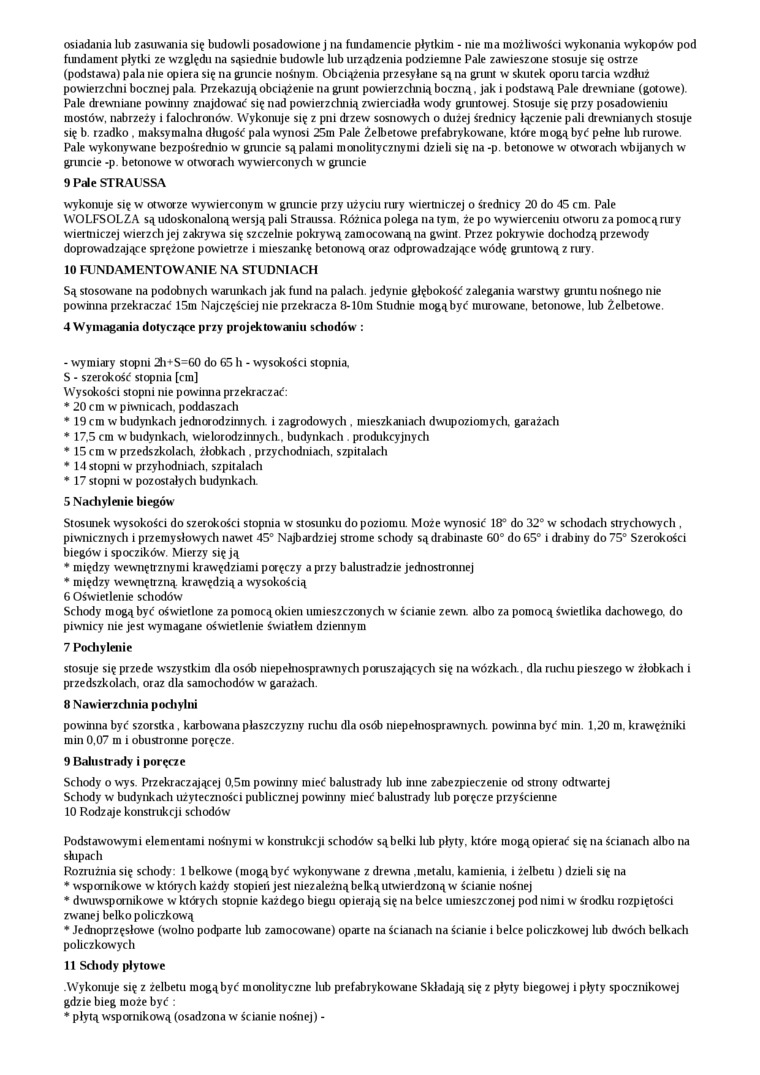

osiadania lub zasuwania się budowli posadowionej na fundamencie płytkim - nie ma możliwości wykonania wykopów pod fundament płytki ze względu na sąsiednie budowle lub urządzenia podziemne Pale zawieszone stosuje się ostrze (podstawa) pala nie opiera się na gruncie nośnym. Obciążenia przesyłane są na grunt w skutek oporu tarcia wzdłuż powierzduii bocznej pala. Przekazująobciążenie na grunt powierzchnią boczną. jak i podstawą Pale drewniane (gotowe). Pale drewniane powinny znajdować się nad powierzchnią zwierciadła wody gruntowej. Stosuje się przy posadowieniu mostów, nabrzeży i faloclironów. Wykonuje się z pni drzew sosnowych o dużej średnicy łączenie pali drewnianych stosuje się b. rzadko . maksymalna długość pala wynosi 25m Pale Żelbetowe prefabrykowane, które mogą być pebie lub rurowe. Pale wykonywane bezpośrednio w gnincie są palami monolitycznymi dzieli się na -p. betonowe w otworach wbijanych w gnoicie -p. betonowe w otworach wywierconych w gruncie

9    Pale STRAUSSA

wykonuje się w otworze wywierconym w gnincie przy użyciu rury wiertniczej o średnicy 20 do 45 cm. Pale WOLFSOLZA są udoskonaloną wersją pali Straussa. Różnica polega na tym, że po wywierceniu otworu za pomocą niry wiertniczej wierzch jej zakrywa się szczelnie pokrywą zamocowaną na gwint. Przez pokrywie dochodzą przewody doprowadzające sprężone powietrze i mieszankę betonową oraz odprowadzające wódę gruntową z niry.

10    FUNDAMENTOWANIE NA STUDNIACH

Są stosowane na podobnych warunkach jak fund na palach, jedynie głębokość zalegania warstw)- gruntu nośnego nie powinna przekraczać 15m Najczęściej nie przekracza 8-10m Studnie mogą być murowane, betonowe, lub Żelbetowe.

4 Wymagania dotyczące przy projektowaniu schodów : - wymiary stopni 2h*S=60 do 65 h - wysokości stopnia.

S - szerokość stopnia [cm]

Wysokości stopni nie powinna przekraczać:

*    20 cm w piwnicach, poddaszach

*    19 cm w budynkach jednorodzinnych, i zagrodowych . mieszkaniach dwupoziomych, garażach

*    17,5 cm wbudynkaclu wielorodzinnych . budynkach . produkcyjnych

*    15 cm w przedszkolach, żłobkach . przychodniach, szpitalach

*    14 stopni w przyhodniach, szpitalach

*    17 stopni w pozostałych budynkach.

5    Nachylenie biegów

Stosunek wysokości do szerokości stopnia w stosunku do poziomu. Może wynosić 18° do 32° w schodach strychowych , piwnicznych i przemysłowych nawet 45° Najbardziej strome schody sądrabinaste 60° do 65° i drabiny do 75° Szerokości biegów i spoczików. Mierzy się ją

*    między wewnętrznymi krawędziami poręczy a przy balustradzie jednostronnej

*    między wewnętrzną, krawędzią a wysokością

6    Oświetlenie schodów

Schody mogą być oświetlone za pomocą okien umieszczonych w ścianie zewn. albo za pomocą świetlika dachowego, do piwnicy nie jest wymagane oświetlenie światłem dziennym

7    Pochylenie

stosuje się przede wszystkim dla osób niepełnosprawnych poruszających się na wózkach., dla ruchu pieszego w żłobkach i przedszkolach, oraz dla samochodów w garażach.

8    Nawierzchnia pochylni

powinna być szorstka. karbowana płaszczyzny ruchu dla osób niepełnosprawnych, powinna być min. 1,20 m. krawężniki min 0,07 m i obustronne poręcze.

9    Balustrady i porę«e

Schody o wys. Przekraczającej 0,5m powinny mieć balustrady lub inne zabezpieczenie od strony odtwartej Schody w budynkach użyteczności publicznej powinny mieć balustrady lub poręcze przyścienne

10    Rodzaje konstrukcji schodów

Podstawowymi elementami nośnymi w konstrukcji schodów są belki lub płyty, które mogą opierać się na ścianach albo na słupach

Rozrużnia się schód)-: 1 belkowe (mogąbyć wykonywane z drewna .metalu, kamienia, i żelbetu ) dzieli się na

*    wspornikowe w których każdy stopień jest niezależną belką utwierdzoną w ścianie nośnej

*    dwuwspornikowe w których stopnie każdego biegu opierają się na belce umieszczonej pod nimi w środku rozpiętości zwanej belko policzkową

*    Jednoprzęsłowe (wolno podparte lub zamocowane) oparte na ścianach na ścianie i belce policzkowej lub dwóch belkach policzkowych

11    Schody płytowe

.Wykonuje się z żelbetu mogą być monolityczne lub prefabrykowane Składają się z płyty biegowej i płyty spocznikowej gdzie bieg może być :

*    płytą wspornikową (osadzona w ścianie nośnej) -
