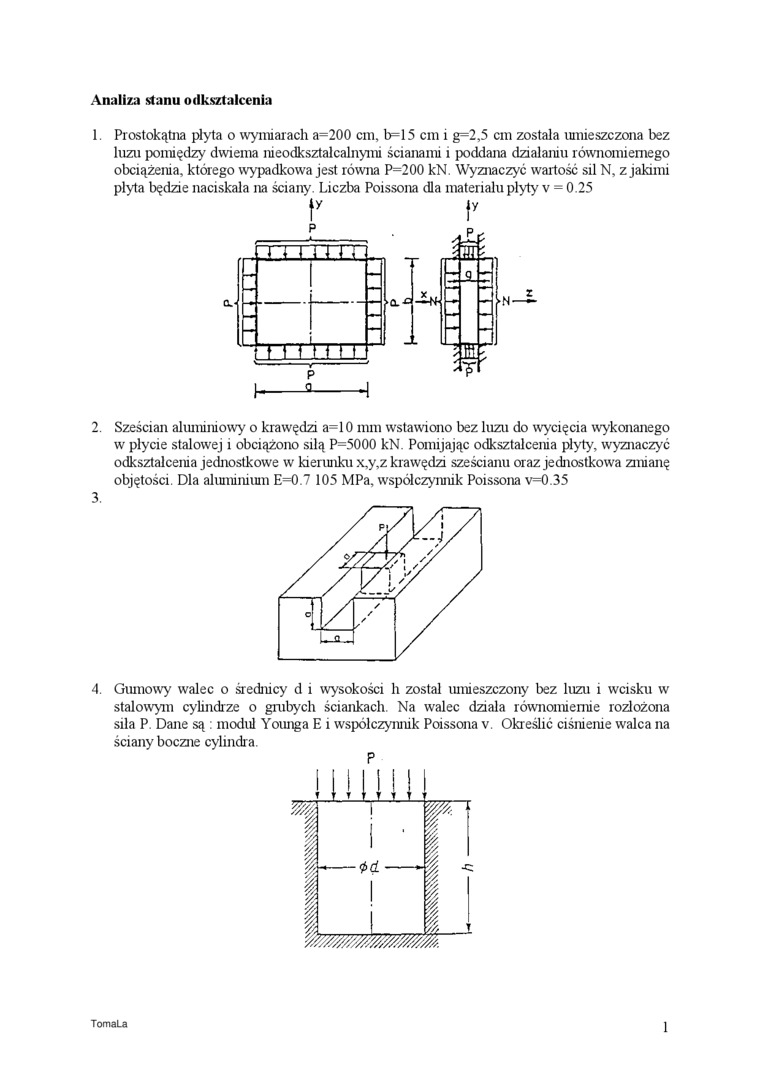

Analiza stanu odkształcenia

1. Prostokątna płyta o wymiarach a=200 cm, b=15 cm i g=2,5 cm została umieszczona bez luzu pomiędzy dwiema nieodksztalcalnymi ścianami i poddana działaniu równomiernego obciążenia, którego wypadkowa jest równa P=200 kN. Wyznaczyć wartość sil N, z jakimi płyta będzie naciskała na ściany. Liczba Poissona dla materiału płyty v = 0.25

t^y

P

	\ i m nr
E 1
t
.mim

o.-a

-Słf

£

>N'

2.    Sześcian aluminiowy o krawędzi a=10 mm wstawiono bez luzu do wycięcia wykonanego w płycie stalowej i obciążono silą P=5000 kN. Pomijając odkształcenia płyty, wyznaczyć odkształcenia jednostkowe w kierunku x,y,z krawędzi sześcianu oraz jednostkowa zmianę objętości. Dla aluminium E=0.7 105 MPa, współczynnik Poissona v=0.35

3.

4. Gumowy walec o średnicy d i wysokości h został umieszczony bez luzu i wcisku w stalowym cylindrze o grubych ściankach. Na walec działa równomiernie rozłożona siła P. Dane są : moduł Younga E i współczynnik Poissona v. Określić ciśnienie walca na ściany boczne cylindra.
