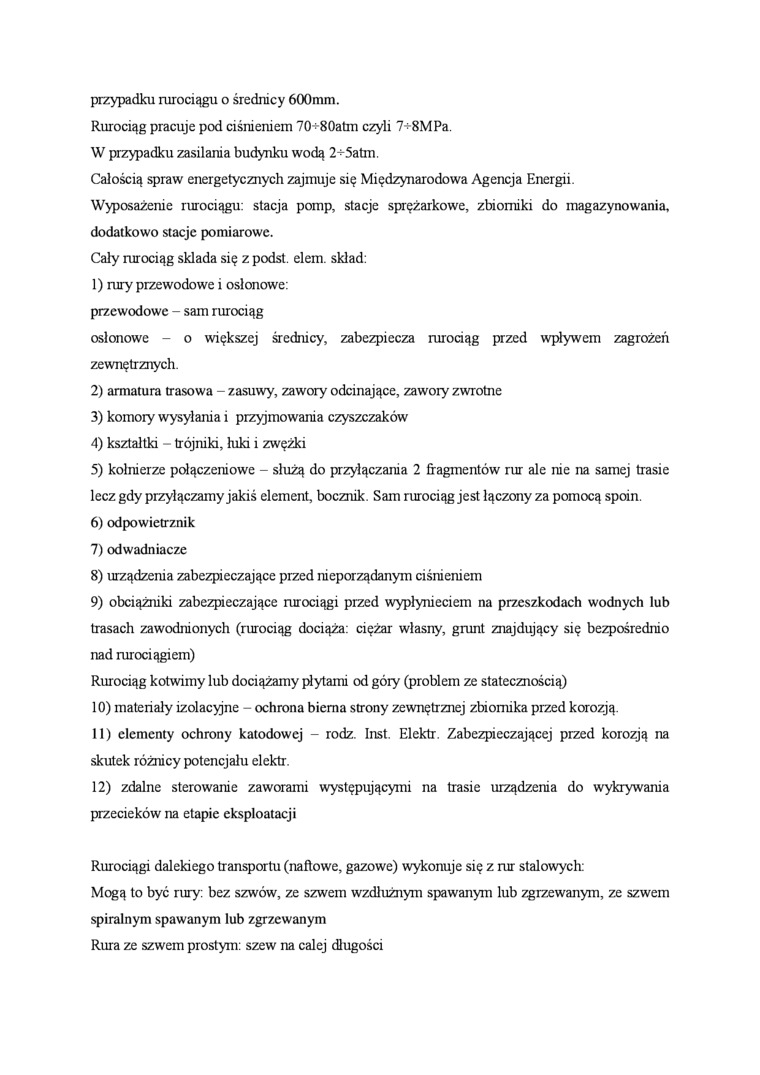

przypadku rurociągu o średnicy 600mm.

Rurociąg pracuje pod ciśnieniem 70:80atm czyli 7+8MPa.

W przypadku zasilania budynku wodą 2+5atm.

Całością spraw energetycznych zajmuje się Międzynarodowa Agencja Energii.

Wyposażenie rurociągu: stacja pomp, stacje sprężarkowe, zbiorniki do magazynowania, dodatkowo stacje pomiarowe.

Cały rurociąg składa się z podst. elem. skład:

1)    rury przewodowe i osłonowe: przewodowe - sam rurociąg

osłonowe - o większej średnicy, zabezpiecza rurociąg przed wpływem zagrożeń zewnętrznych.

2)    armatura trasowa - zasuwy, zawory odcinające, zawory zwrotne

3)    komory wysyłania i przyjmowania czyszczaków

4)    kształtki - trójniki, łuki i zwężki

5)    kołnierze połączeniowe - służą do przyłączania 2 fragmentów rur ale nie na samej trasie lecz gdy przyłączamy jakiś element, bocznik. Sam rurociąg jest łączony za pomocą spoin.

6)    odpowietrznik

7)    odwadniacze

8)    urządzenia zabezpieczające przed nieporządanym ciśnieniem

9)    obciążniki zabezpieczające rurociągi przed wypłynięciem na przeszkodach wodnych lub trasach zawodnionych (rurociąg dociąża: ciężar własny, grunt znajdujący się bezpośrednio nad mrociągiem)

Rurociąg kotwimy lub dociążamy płytami od góry (problem ze statecznością)

10)    materiały izolacyjne - ochrona bierna strony zewnętrznej zbiornika przed korozją.

11)    elementy ochrony katodowej - rodź. Inst. Elektr. Zabezpieczającej przed korozją na skutek różnicy potencjału elektr.

12)    zdalne sterowanie zaworami występującymi na trasie urządzenia do wykrywania przecieków na etapie eksploatacji

Rurociągi dalekiego transportu (naftowe, gazowe) wykonuje się z rur stalowych:

Mogą to być rury: bez szwów, ze szwem wzdłużnym spawanym lub zgrzewanym, ze szwem

spiralnym spawanym lub zgrzewanym

Rura ze szwem prostym: szew na całej długości
