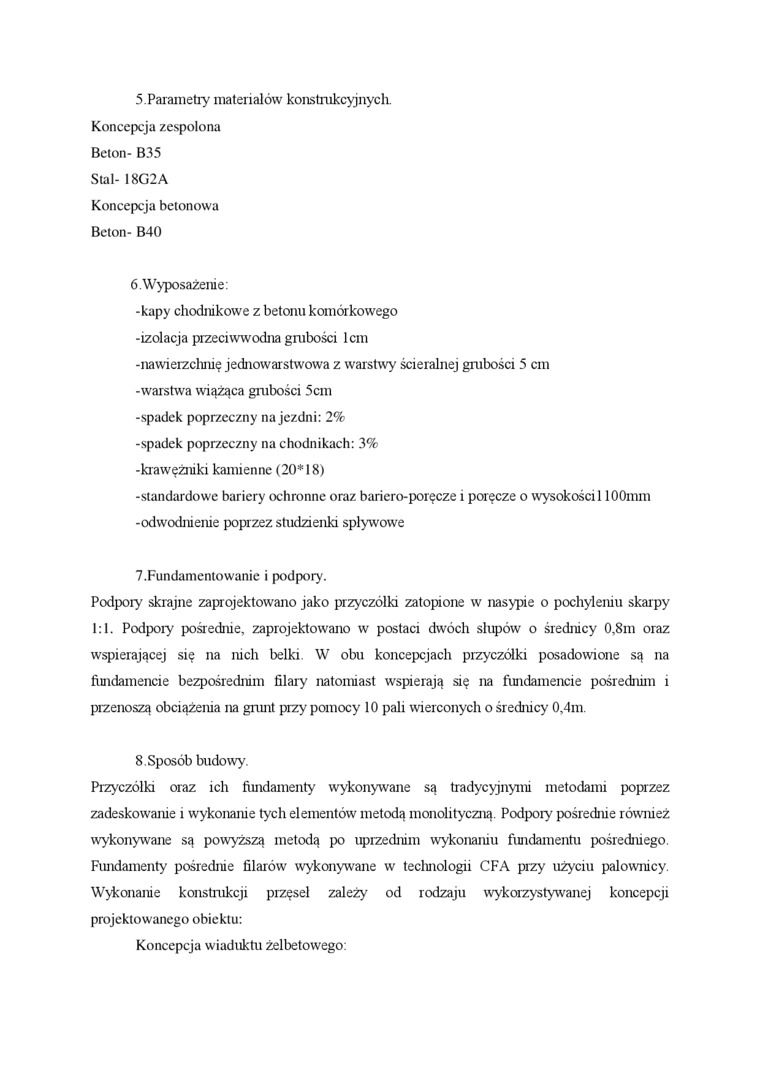

5 Parametry materiałów konstrukcyjnych.

Koncepcja zespolona Beton- B35 Stal- 18G2A Koncepcja betonowa Beton- B40

ć.Wyposażenie:

-kapy chodnikowe z betonu komórkowego -izolacja przeciwwodna grubości leni

-nawierzchnię jednowarstwowa z warstwy ścieralnej grubości 5 cm -warstwa wiążąca gnibości 5cm -spadek poprzeczny na jezdni: 2%

-spadek poprzeczny na chodnikach: 3%

-krawężniki kamienne (20*18)

-standardowe bariery ochronne oraz bariero-poręcze i poręcze o wysokości 1 lOOmm -odwodnienie poprzez studzienki spływowe

7.Fundamentowanie i podpory.

Podpory skrajne zaprojektowano jako przyczółki zatopione w nasypie o pochyleniu skarpy 1:1. Podpory poślednie, zaprojektowano w postaci dwóch slupów o średnicy 0,8m oraz wspierającej się na nich belki W obu koncepcjach przyczółki posadowione są na fundamencie bezpośrednim filary natomiast wspierają się na fundamencie pośrednim i przenoszą obciążenia na grunt przy pomocy 10 pali wierconych o średnicy 0,4m.

8 Sposób budowy

Przyczółki oraz ich fundamenty wykonywane są tradycyjnymi metodami poprzez zadeskowanie i wykonanie tych elementów metodą monolityczną. Podpory' pośrednie równie/, wykonywane są powyższą metodą po uprzednim wykonaniu fundamentu pośredniego Fundamenty pośrednie filarów wykonywane w technologii CFA przy użyciu palownicy. Wykonanie konstrukcji przęseł zależy od rodzaju wykorzystywanej koncepcji projektowanego obiektu:

Koncepcja wiaduktu żelbetowego:
