89937

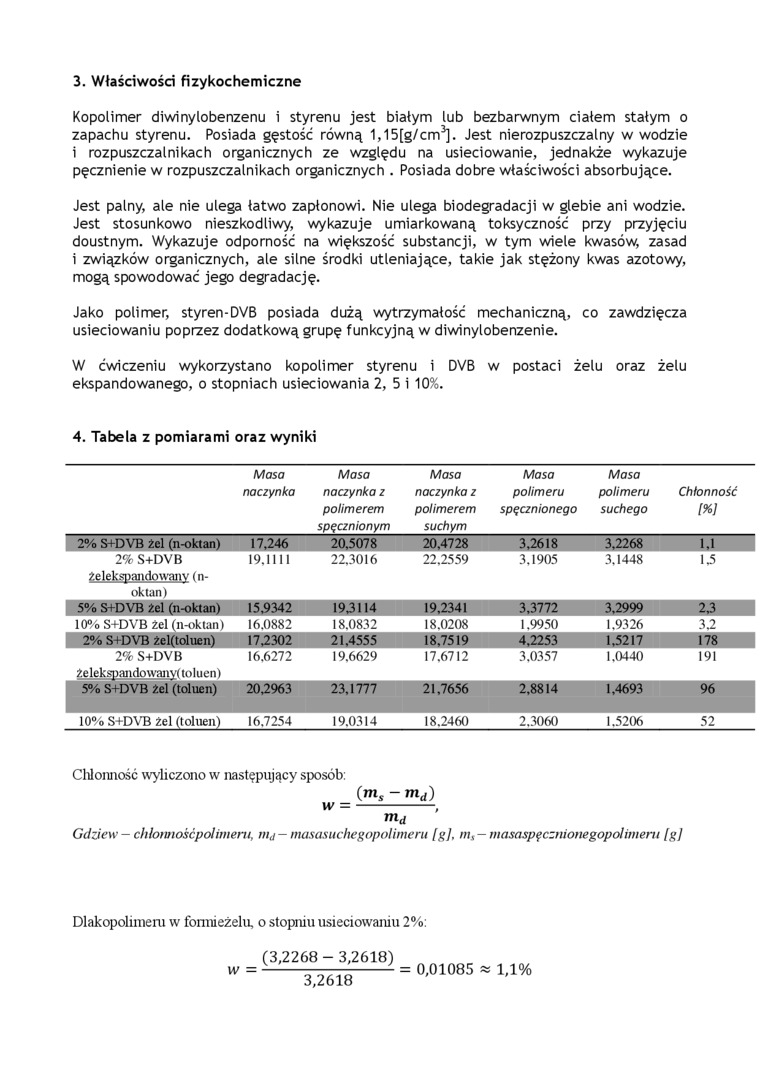

3. Właściwości fizykochemiczne

Kopolimer diwinylobenzenu i styrenu jest białym lub bezbarwnym ciałem stałym o zapachu styrenu. Posiada gęstość równą I.ISfg/cm³]. Jest nierozpuszczalny w wodzie i rozpuszczalnikach organicznych ze względu na usieciowanie, jednakże wykazuje pęcznienie w rozpuszczalnikach organicznych . Posiada dobre właściwości absorbujące.

Jest palny, ale nie ulega łatwo zapłonowi. Nie ulega biodegradacji w glebie ani wodzie. Jest stosunkowo nieszkodliwy, wykazuje umiarkowaną toksyczność przy przyjęciu doustnym. Wykazuje odporność na większość substancji, w tym wiele kwasów, zasad i związków organicznych, ale silne środki utleniające, takie jak stężony kwas azotowy, mogą spowodować jego degradację.

Jako polimer, styren-DVB posiada dużą wytrzymałość mechaniczną, co zawdzięcza usieciowaniu poprzez dodatkową grupę funkcyjną w diwinylobenzenie.

W ćwiczeniu wykorzystano kopolimer styrenu i DVB w postaci żelu oraz żelu ekspandowanego, o stopniach usieciowania 2, 5 i 10%.

4. Tabela z pomiarami oraz wyniki

	Masa naczynka	Masa naczynka z polimerem spęcznionym	Masa naczynka z polimerem suchym	Masa polimeru spęcznionego	Masa polimeru suchego	Chłonność 1%)
2% S+DVB żel (n-oktan)	17,246	20,5078		3,2618	3,2268
2% S+DYB	19,1111	22.3016	22.2559	3,1905	3.1448	1.5
żelekspandowany (n-oktan)
5% S+DVB żel (n-oktan)	15,9342	193114	19.2341	3,3772	3,2999	2.3
10% S+DVB żel (n-oktan)	16.0882	18.0832	18.0208	1.9950	1.9326	3 2
2% S+DVB żel(toluen)	17,2302	21,4555		4,2253
2% S+DYB	16.6272	19.6629	17.6712	3.0357	1.0440	191
żelekspandowany! toluen)
5% S+DVB żel (toluen)	20,2963	23,1777	21,7656	2,8814	1,4693	96
10% S+DYB żel (toluen)	16,7254	19,0314	18.2460	2.3060	1.5206	52

Chłonność wyliczono w następujący sposób:

(m_s - m_d)

w =-,

m_d

Gd ziew — chlomiośćpolimeru, nij - masasuchegopolintern [g], ni_s —rnasaspęcznionegopolimeru [gj

Dlakopoliniem w fonnieżelu, o stopniu usieciowajiiu 2%:

w =

(3,2268 - 3,2618)

3,2618

= 0,01085 * 1,1%
