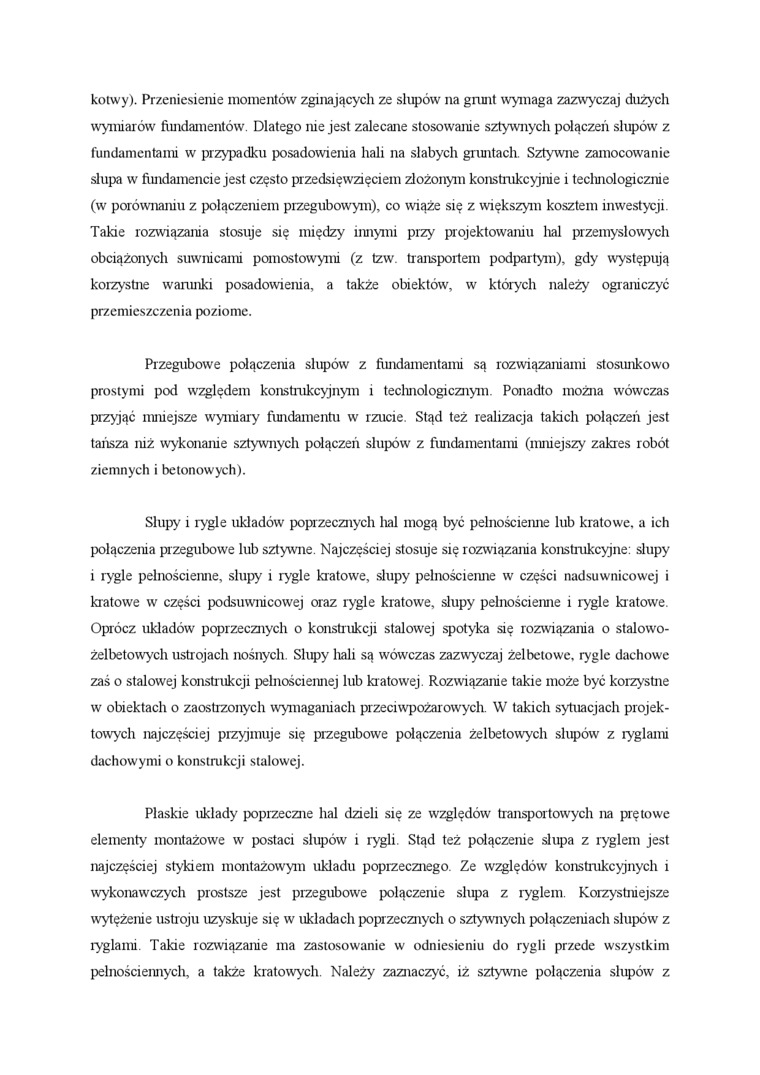

kotwy). Przeniesienie momentów zginających ze slupów na grunt wymaga zazwyczaj dużych wymiarów fundamentów. Dlatego nie jest zalecane stosowanie sztywnych połączeń slupów z fundamentami w przypadku posadowienia hali na słabych gruntach Sztywne zamocowanie słupa w fundamencie jest często przedsięwzięciem złożonym konstrukcyjnie i technologicznie (w porównaniu z połączeniem przegubowym), co wiąże się z większym kosztem inwestycji. Takie rozwiązania stosuje się między innymi przy projektowaniu hal przemysłowych obciążonych suwnicami pomostowymi (z tzw transportem podpartym), gdy występują korzystne warunki posadowienia, a także obiektów, w których należy ograniczyć przemieszczenia poziome.

Przegubowe połączenia slupów z fundamentami są rozwiązaniami stosiurkowo prostymi pod względem konstrukcyjnym i technologicznym Ponadto można wówczas przyjąć mniejsze wymiary fundamentu w rzucie Stąd też realizacja takich połączeń jest tańsza niż wykonanie sztywnych połączeń slupów z fundamentami (mrtiejszy zakres robót ziemnych i betonowych).

Slupy i rygle układów' poprzecznych hal mogą być pełnościemte lub kratowe, a ich połączenia przegubowe lub sztywne. Najczęściej stosuje się rozwiązania konstrukcyjne: slupy i rygle pełnościemte, slupy i rygle kratowe, slupy pelnościenne w części nadsuwnicowej i kratowe w części podsuwuicowej oraz rygle kratowe, slupy pełnościemte i rygle kratowe. Oprócz układów poprzecznych o konstrukcji stalowej spotyka się rozwiązania o stalowo-żelbetowych ustrojach nośnych. Slupy hali są wówczas zazwyczaj żelbetowe, rygle dachowe zaś o stalowej konstrukcji pehtościemiej lub kratowej. Rozwiązanie takie może być korzystne w obiektach o zaostrzonych wymaganiach przeciwpożarowych. W takich sytuacjach projektowych najczęściej przyjmuje się przegubowe połączenia żelbetowych slupów' z ryglami dachowymi o konstrukcji stalowej.

Płaskie układy poprzeczne hal dzieli się ze względów transportowych na prętowe elementy montażowe w postaci slupów i rygli Stąd też połączenie słupa z tyglem jest najczęściej stykiem montażowym układu poprzecznego. Ze względów konstrukcyjnych i wykonawczych prostsze jest przegubowe połączenie słupa z ryglem Korzystniejsze wytężenie ustroju uzyskuje się w układach poprzecznych o sztywnych połączeniach slupów z ryglami Takie rozwiązanie ma zastosowanie w odniesieniu do rygli przede wszystkim pelnościennych, a także kratowych Należy zaznaczyć, iż sztywne połączenia slupów z
