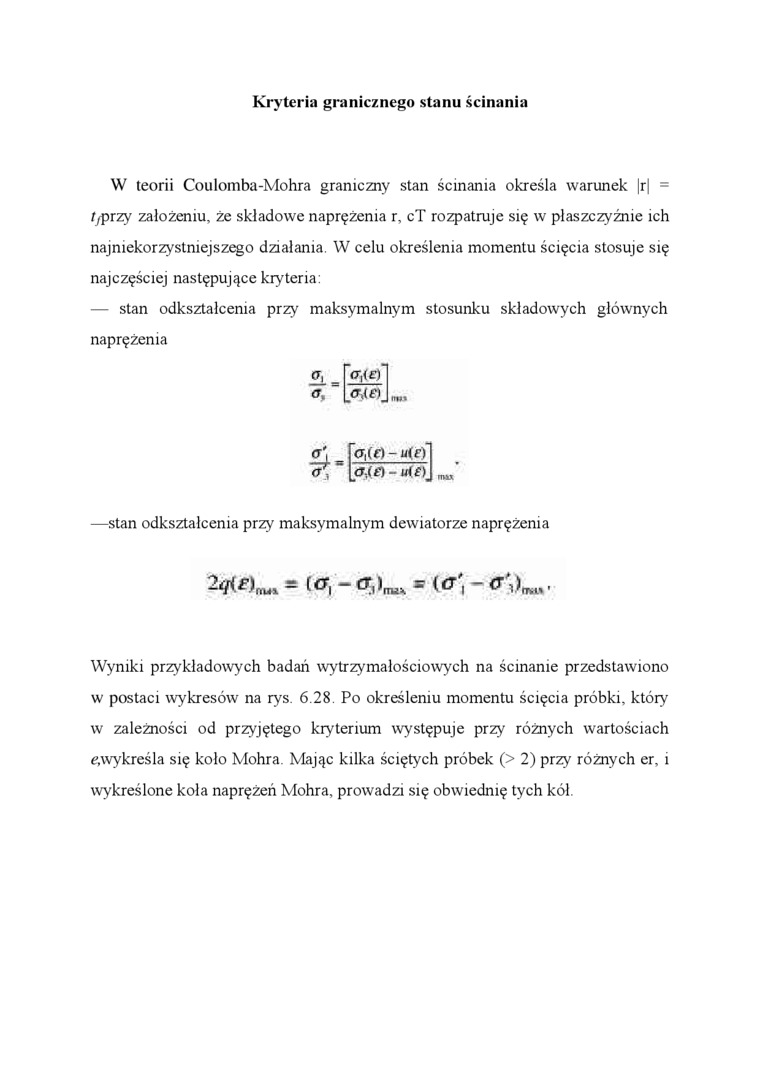

Kryteria granicznego stanu ścinania

W teorii Coulomba-Mohra graniczny stan ścinania określa warunek |r| = /yprzy założeniu, że składowe naprężenia r, cT rozpatruje się w płaszczyźnie ich najniekorzystniejszego działania. W celu określenia momentu ścięcia stosuje się najczęściej następujące kryteria:

— stan odkształcenia przy maksymalnym stosunku składowych głównych naprężenia

—stan odkształcenia przy maksymalnym dewiatorze naprężenia

Wyniki przykładowych badań wytrzymałościowych na ścinanie przedstawiono w postaci wykresów na rys. 6.28. Po określeniu momentu ścięcia próbki, który w zależności od przyjętego kryterium występuje przy różnych wartościach ^.wykreśla się koło Mohra. Mając kilka ściętych próbek (> 2) przy różnych er, i wykreślone koła naprężeń Mohra, prowadzi się obwiednię tych kół.
