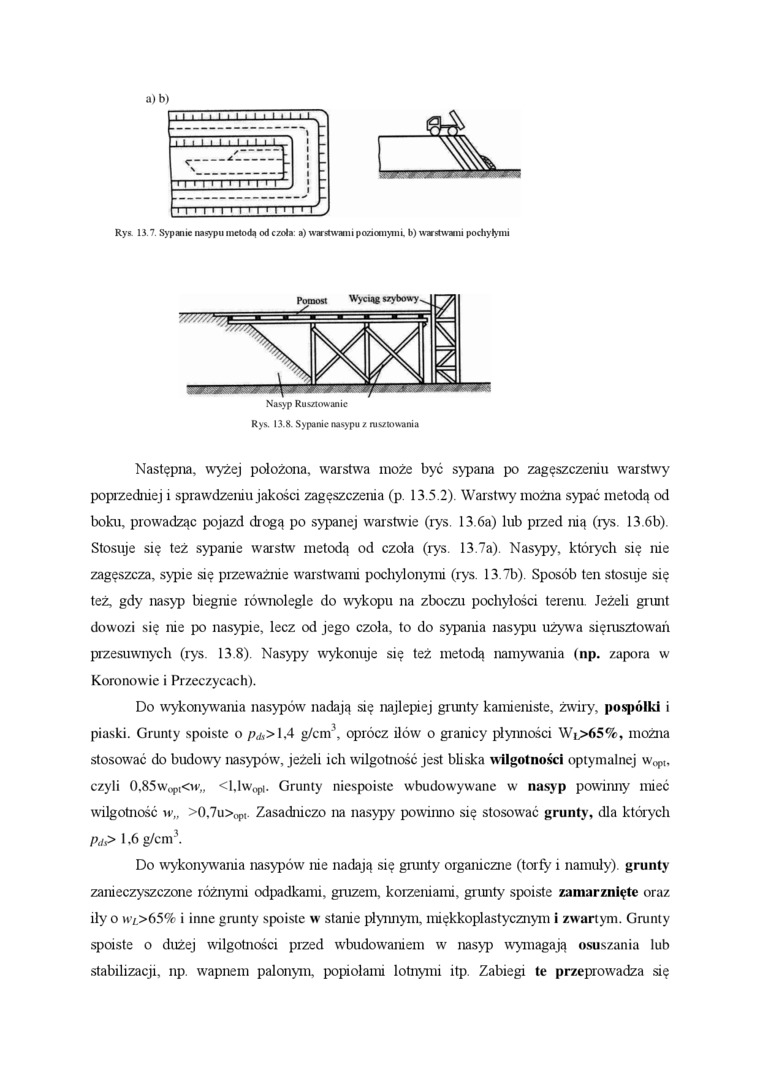

Rys. 13.7. Sypanie nasypu metoda od czoła: a) warstwami poziomymi, b) warstwami pochyłymi

Nasyp Rusztowanie

Rys. 13.8. Sypanie nasypu / rusztowania


Następna, wyżej położona, warstwa może być sypana po zagęszczeniu warstwy poprzedniej i sprawdzeniu jakości zagęszczenia (p. 13.5.2). Warstwy można sypać metodą od boku, prowadząc pojazd drogą po sypanej warstwie (rys. 13.6a) lub przed nią (rys. 13.6b). Stosuje się też sypanie warstw metodą od czoła (rys. 13.7a). Nasypy, których się nie zagęszcza, sypie się przeważnie warstwami pochylonymi (rys. 13.7b). Sposób ten stosuje się też, gdy nasyp biegnie równolegle do wykopu na zboczu pochyłości terenu. Jeżeli grunt dowozi się nie po nasypie, lecz od jego czoła, to do sypania nasypu używa sięrusztowań przesuwnych (rys. 13.8). Nasypy wykonuje się też metodą namywania (np. zapora w Korono wie i Przeczycach).

Do wykonywania nasypów nadają się najlepiej grunty kamieniste, żwiry, pospólki i piaski. Grunty spoiste o p&>\A g/cm3, oprócz iłów o granicy płynności Wl>65%, można stosować do budowy nasypów, jeżeli ich wilgotność jest bliska wilgotności optymalnej Wop,, czyli 0.85wopi<w„ <l.lwlipi. Grunty niespoiste wbudowywane w nasyp powinny mieć wilgotność w„ >0,7u>opt. Zasadniczo na nasypy powinno się stosować grunty, dla których

Pch> 1.6 g/cm3.

Do wykonywania nasypów nie nadają się grunty organiczne (torfy i namuly) grunty zanieczyszczone różnymi odpadkami, gruzem, korzeniami, grunty spoiste zamarznięte oraz iły o Wf>65% i inne grunty spoiste w stanie płynnym, miękkoplastycznym i zwartym. Grunty spoiste o dużej wilgotności przed wbudowaniem w nasyp wymagają osuszania lub stabilizacji, np. wapnem palonym, popiołami lotnymi itp. Zabiegi te przeprowadza się
