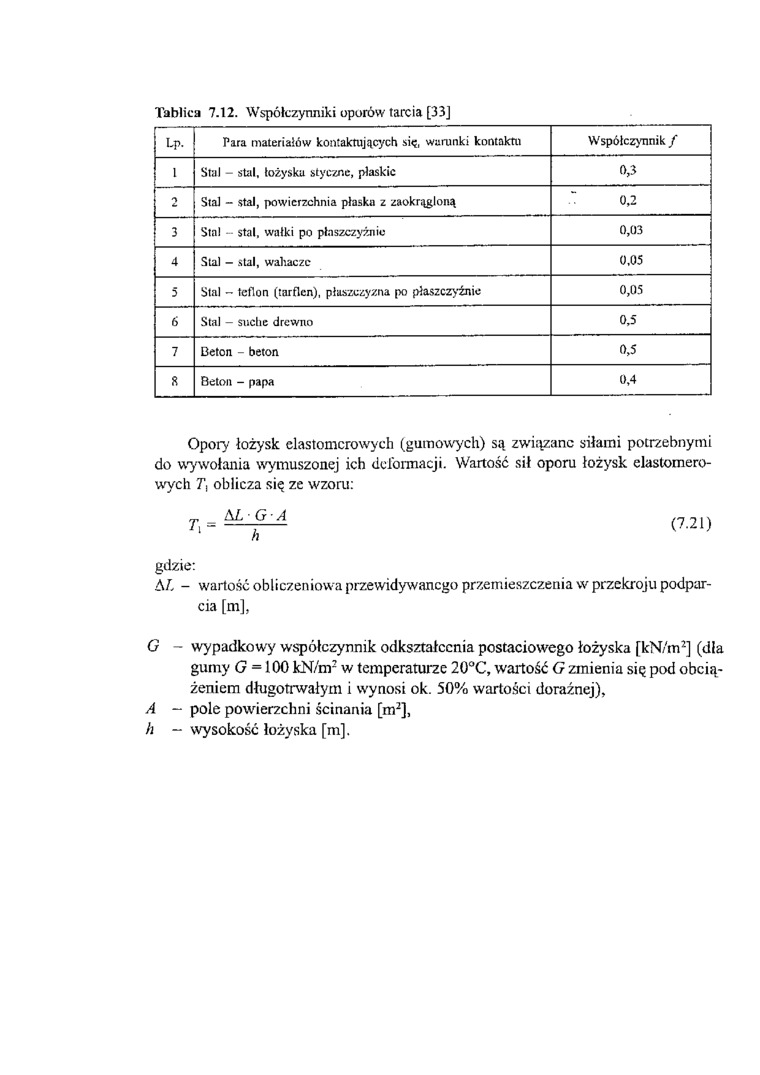

Tablica 7.12. Współczynniki oporów tarcia [3 3]

Lp.	Para materiałów kontaktujących sir;, warunki kontaktu	Współczynnik /
1	Stal - stal, łożysku styczne, płaskie	0,3
	Stal - stal, powierzchnia płaska z zaokrągloną	0,2
3	Stal - stal, wałki po płaszczyźnie	0,03
4	Stal - stal, wahacze	0,05
5	Stal - teflon (tarflen), płaszczyzna po płaszczyźnie	0,05
ó	Stal - suche drewno	0,5
7	Beton - beton	0,5
fi	Beton - papa	0,4

Opory łożysk elastomerowych (gumowych) są związane siłami potrzebnymi do wywołania wymuszonej ich deformacji. Wartość sił oporu łożysk elastomerowych 7¹, oblicza się ze wzoru:

7,«

AL G A h

(7.21)

gdzie:

AL - wartość obliczeniowa przewidywanego przemieszczenia w przekroju podparcia [m],

G - wypadkowy współczynnik odkształcenia postaciowego łożyska fkN/m²] (dla gumy G *= 100kN/m² w temperaturze 20°C, wartość G zmienia się pod obciążeniem długotrwałym i wynosi ok. 50% wartości doraźnej),

A - pole powierzchni ścinania [m²], h — wysokość łożyska [m].
