Światło mostu brutto

^bJ

pf«wy

--1-1

'/ 1 i i i 1 : t . .M . i 1 M i | i !|

~KT^r"H»| i | M ¹ i ■ ! M <ll

Qs

i

~--------

Qaz lewy

Lewy

łCoryto

Prawy

główne

teren zalewowy

teren zalewowy

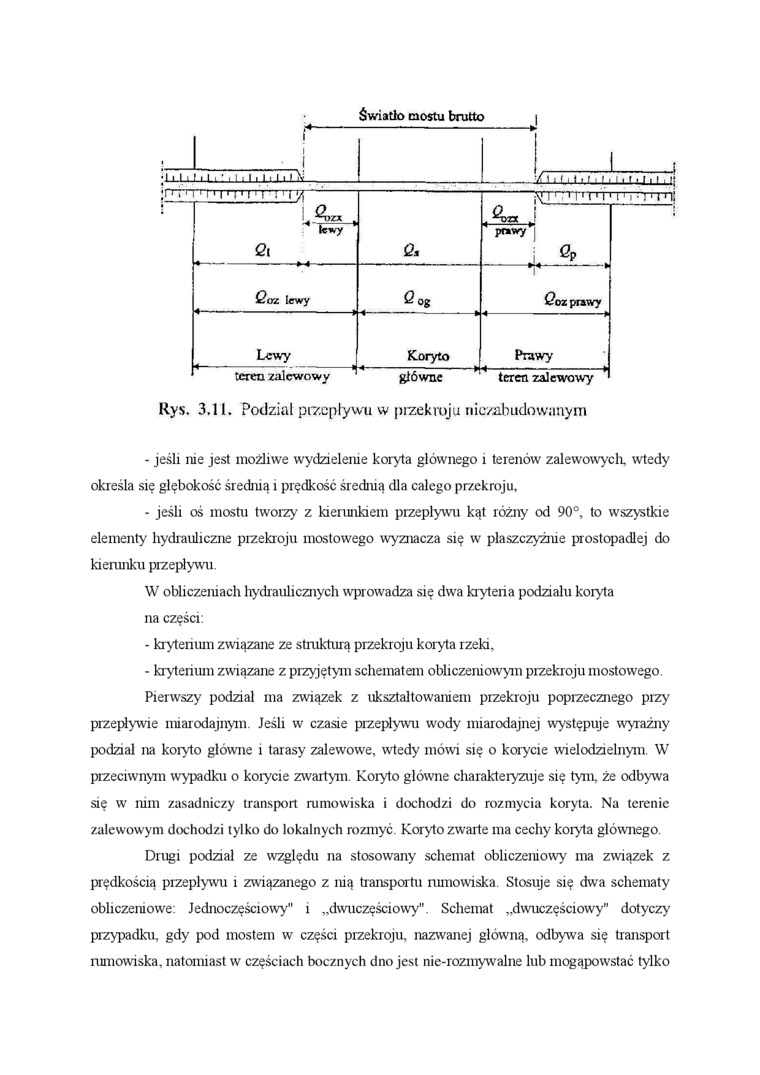

Rys. 3.11. Podział przepływu w przekroju niezabudowanym

-    jeśli nie jest możliwe wydzielenie koryta głównego i terenów zalewowych, wtedy określa się głębokość średnią i prędkość średnią dla całego przekroju,

-    jeśli oś mostu tworzy z kierunkiem przepływu kąt różny od 90°, to wszystkie elementy hydrauliczne przekroju mostowego wyznacza się w płaszczyźnie prostopadłej do kienmku przepływu

W obliczeniach hydraulicznych wprowadza się dwa kryteria podziału koryta

na części:

-    kryterium związane ze strukturą przekroju koryta rzeki,

-    kryterium związane z przyjętym schematem obliczeniowym przekroju mostowego.

Pierwszy podział ma związek z ukształtowaniem przekroju poprzecznego przy

przepływie miarodajnym Jeśli w czasie przepływu wody miarodajnej występuje wyraźny podzral na koryto główne i tarasy zalewowe, wtedy mówi się o korycie wielodzielnym. W przeciwnym wypadku o korycie zwartym. Koryto główne charakteryzuje się tym, że odbywa się w rrittr zasadniczy transport rumowiska i dochodzi do rozmycia koryta. Na terenie zalewowym dochodzi tylko do lokalnych rozmyć. Koryto zwarte ma cechy koryta głównego.

Drugi podział ze względu na stosowany schemat obliczeiriowy ma związek z prędkością przepływu i związanego z nią transportu rumowiska. Stosuje się dwa schematy obliczeniowe Jednoczęściowy" i „dwuczęściowy”. Schemat ..dwuczęściowy" dotyczy przypadku, gdy pod mostem w części przekroju, nazwanej główną, odbywa się transport rumowiska, natomiast w częściach bocznych dno jest nie-rozmywalne lub mogąpowstać tylko
