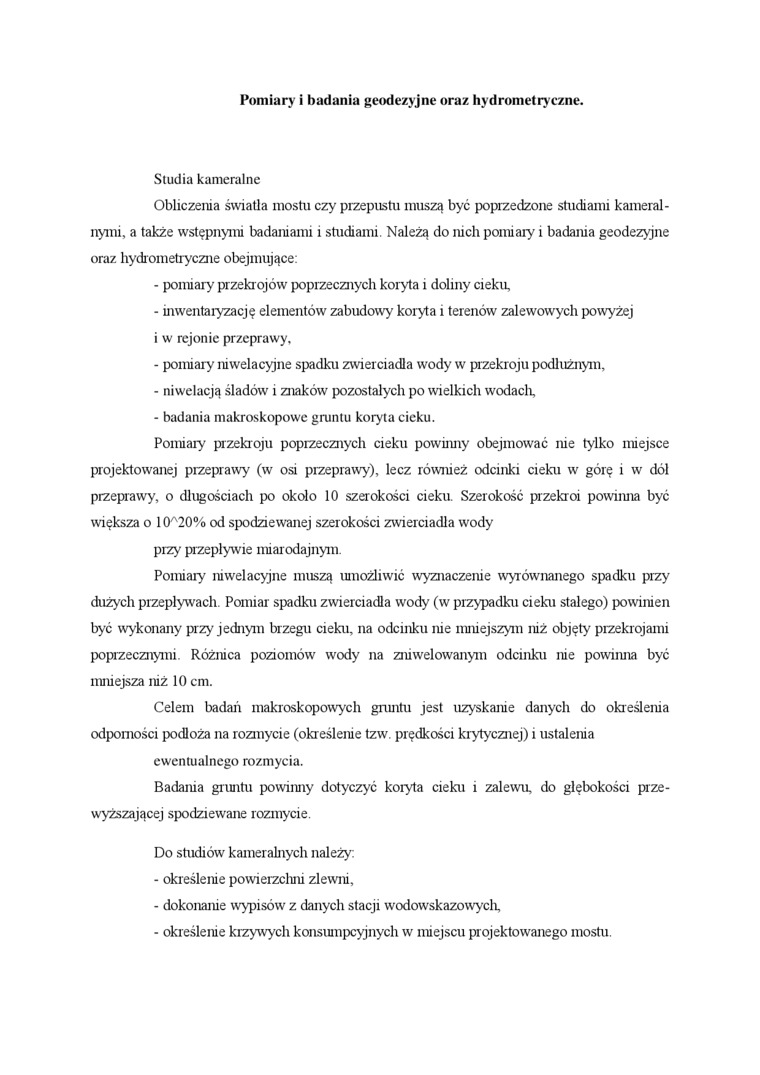

Pomiary i badania geodezyjne oraz hydrometryczne.

Studia kameralne

Obliczenia światła mostu czy przepustu muszą być poprzedzone studiami kameralnymi, a także wstępnymi badaniami i studiami. Należą do nich pomiary i badania geodezyjne oraz hydrometryczne obejmujące:

-    pomiary przekrojów poprzecznych koryta i doliny cieku,

-    inwentaryzację elementów zabudowy koryta i terenów zalewowych powyżej

i w rejonie przeprawy.

-    pomiary niwelacyjne spadku zwierciadła wody w przekroju podłużnym,

-    niwelacją śladów i znaków pozostałych po wielkich wodach,

-    badania makroskopowe gruntu koryta cieku.

Pomiary przekroju poprzecznych cieku powinny obejmować me tylko miejsce projektowanej przeprawy (w osi przeprawy), lecz również odcinki cieku w górę i w dół przeprawy, o długościach po około 10 szerokości cieku. Szerokość przekroi powinna być większa o 10^A20% od spodziewanej szerokości zwierciadła w^rody

przy przepływie miarodajnym.

Pomiary niwelacyjne muszą umożliwić wyznaczenie wyrównanego spadku przy dużych przepływach Pomiar spadku zwierciadła w^rody (w przypadku cieku stałego) powinien być wykonany przy jednym brzegu cieku, na odcinku nie niniejszym niż objęty przekrojami poprzecznymi. Różnica poziomów' w^rody na zniwelowanym odcinku nie powinna być mniejsza niż 10 cm.

Celem badań makroskopowych gruntu jest uzyskanie danych do określenia odporności podłoża na rozmycie (określenie tzw. prędkości krytycznej) i ustalenia

ewentualnego rozmycia.

Badania gruntu powinny dotyczyć koryta cieku i zalewu, do głębokości przewyższającej spodziewane rozmycie.

Do studiów kameralnych należy:

-    określenie powierzchni zlewni,

-    dokonanie wpisów z danych stacji w^fodowskazowycli,

-    określenie krzywych konsumpcyjnych w miejscu projektowanego mostu.
