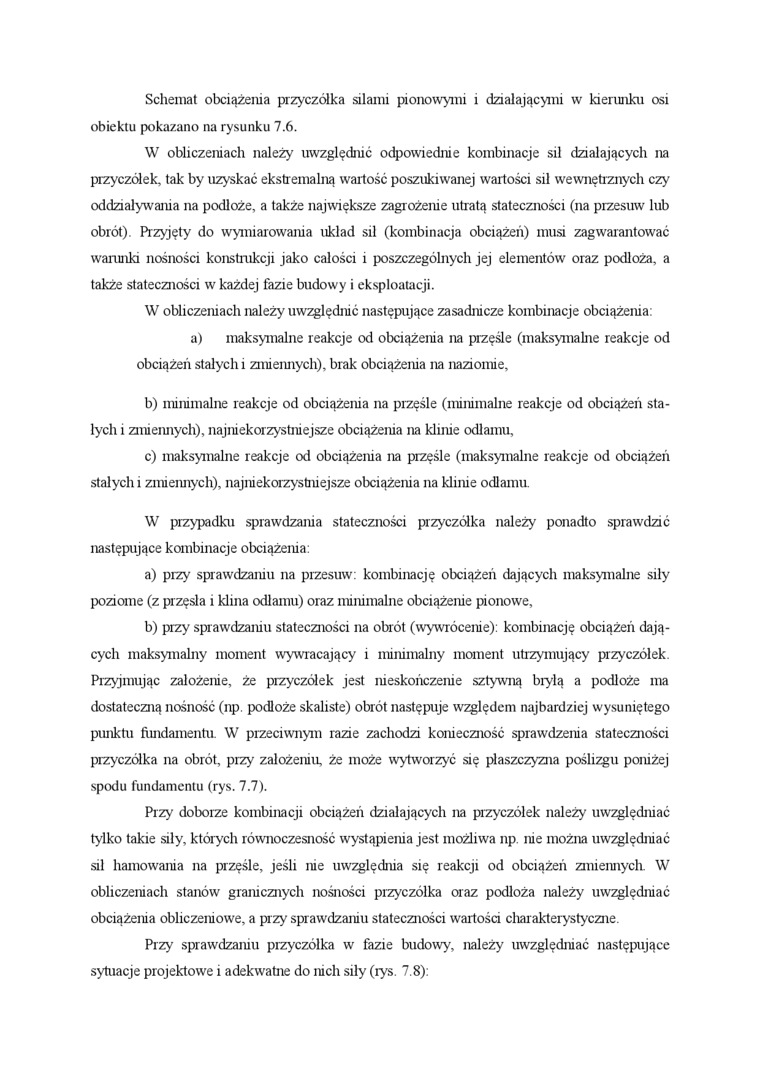

Schemat obciążenia przyczółka silami pionowymi i działającymi w kierunku osi obiektu pokazano na rysunku 7.6.

W obliczeniach należy uwzględnić odpowiednie kombinacje sil działających na przyczółek, tak by uzyskać ekstremalną wątłość poszukiwanej wartości sil wewnętrznych czy oddziaływania na podłoże, a także największe zagrożenie utratą stateczności (na przesuw lub obrót) Przyjęty do wymiarowania układ sil (kombinacja obciążeń) musi zagwarantować warunki nośności konstrukcji jako całości i poszczególnych jej elementów oraz podłoża, a także stateczności w każdej fazie budowy i eksploatacji.

W obliczeniach należy uwzględnić następujące zasadnicze kombinacje obciążenia:

a) maksymalne reakcje od obciążenia na przęśle (maksymalne reakcje od obciążeń stałych i zmiennych), brak obciążenia na naziomie,

b)    minimalne reakcje od obciążeiua na przęśle (minimalne reakcje od obciążeń stałych i zmiennych), najniekorzystniejsze obciążenia na klinie odlaniu,

c)    maksymalne reakcje od obciążenia na przęśle (maksymalne reakcje od obciążeń stałych i zmiennych), najniekorzystniejsze obciążeiua na klinie odłamu.

W przypadku sprawdzania stateczności przyczółka należy ponadto sprawdzić następujące kombinacje obciążenia:

a)    przy sprawdzaniu na przesuw: kombinację obciążeń dających maksymalne siły poziome (z przęsła i klina odłamu) oraz minimalne obciążenie pionowe,

b)    przy sprawdzaniu stateczności na obrót (wywrócenie): kombinację obciążeń dających maksymalny moment wywracający i minimalny moment utrzymujący przyczółek Przyjmując założenie, że przyczółek jest nieskończenie sztywną bryłą a podłoże ma dostateczną nośność (np. podłoże skaliste) obrót następuje względem najbardziej wysuniętego punktu fundamentu. W przeciwnym razie zachodzi konieczność sprawdzenia stateczności przyczółka na obrót, przy założeniu, że może wytworzyć się płaszczyzna poślizgu poniżej spodu fundamentu (rys. 7.7).

Przy doborze komburacji obciążeń działających na przyczółek należy uwzględniać tylko takie siły, których równoczesność wystąpienia jest możliwa np nie można uwzględniać sil hamowania na przęśle, jeśli nie uwzględnia się reakcji od obciążeń zmiennych. W obliczeniach stanów granicznych nośności przyczółka oraz podłoża należy uwzględniać obciążenia obliczeniowe, a przy sprawdzaniu stateczności wartości charakterystyczne.

Przy sprawdzaniu przyczółka w fazie budowy, należy uwzględniać następujące sytuacje projektowe i adekwatne do nich siły (rys. 7.8):
