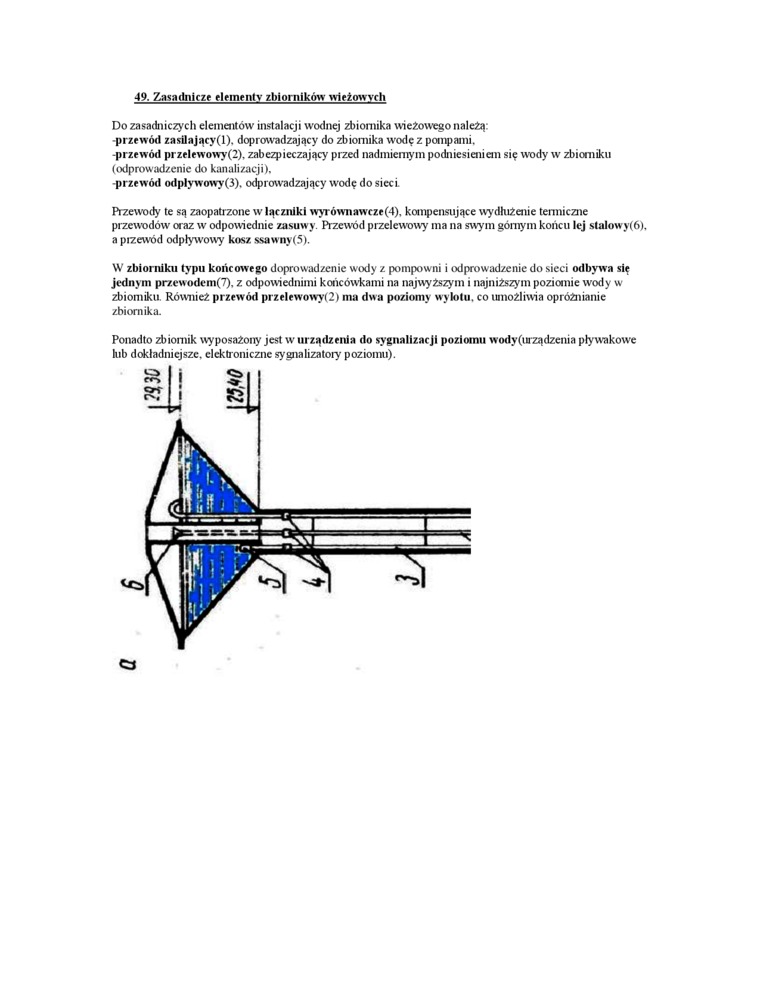

49. Zasadnicze elementy zbiorników wieżowych

Do zasadniczych elementów instalacji wodnej Piórnika wieżowego należą:

-przewód zasilający(l). doprowadzający do zbiornika w^rodę z pompami.

-przewód przelewowy(2). zabezpieczający przed nadmiernym podniesieniem się wody w zbiorniku (odprowadzenie do kanalizacji).

-przewód odpływowy(3). odprowadzający wodę do sieci

Przewody te są zaopatrzone w łączniki wyrównawcze(4). kompensujące wydłużenie termiczne przewodów oraz w odpowiednie zasuw y. Przewód przelewowy ma na swym górnym końcu lej stalowy(6), a pizewód odpływowy kosz ssawny(5).

W zbiorniku typu końcowego doprowadzenie wody z pompowni i odprowadzenie do sieci odbywa się jednym przewodem(7), z odpowiednimi końcówkami na najwyższym i najniższym poziomie wody w zbiorniku Również przewód przelewowy!2) ma dwa poziomy wylotu, co umożliwia opróżnianie zbiornika.

Ponadto zbiornik wyposażony jest w urządzenia do sygnalizacji poziomu wody(urządzcnia pływakowe łub dokładniejsze, elektroniczne sygnalizatory poziomu).
