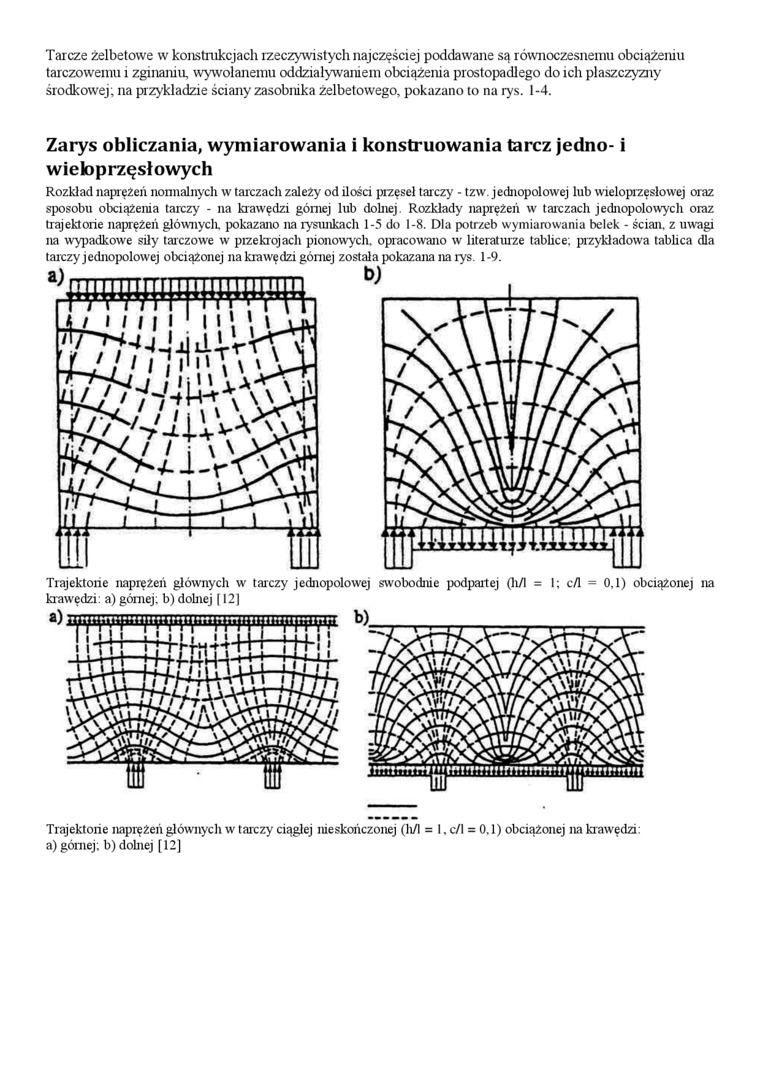

Tarcze żelbetowe w konstrukcjach rzeczywistych najczęściej poddawane są równoczesnemu obciążeniu tarczowemu i zginaniu, wywołanemu oddziaływaniem obciążenia prostopadłego do ich płaszczyzny środkowej; na przykładzie ściany zasobnika żelbetowego, pokazano to na rys. 1-4.

Zarys obliczania, wymiarowania i konstruowania tarcz jedno- i wieloprzęsłowych

Rozkład naprężeń normalnych w tarczach zależy od ilości przęseł tarczy - tzw. jednopolowej lub wieloprzęsłowej oraz sposobu obciążenia tarczy - na krawędzi górnej lub dolnej. Rozkłady naprężeń w tarczach jednopolowych oraz trajektorie naprężeń głównych pokazano na rysunkach 1-5 do 1-8. Dla potrzeb wymiarowania belek - ścian, z uwagi na wypadkowe siły tarczowe w przekrojach pionowych, opracowano w literatmze tablice; przykładowa tablica dla tarczy jednopolowej obciążonej na krawędzi górnej została pokazana na rys. 1-9.

Trajektorie naprężeń głównych w tarczy jednopolowej swobodnie podpartej (h/1 = 1; c/1 = 0,1) obciążonej na krawędzi: a) górnej; b) dolnej [121

Trajektorie naprężeń głównych w^r tarczy ciągłej nieskończonej (li/l = 1. c/l = 0.1) obciążonej na krawędzi: a) górnej; b) dolnej [12]
