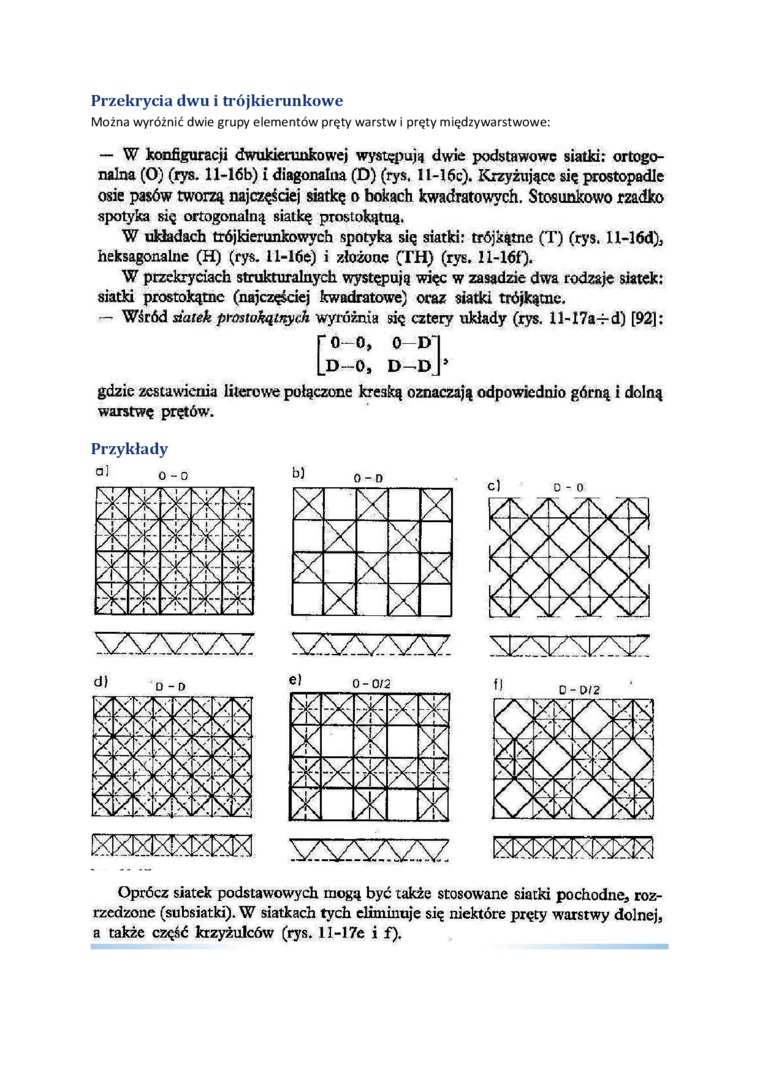

Przekrycia dwu i trójkierunkowe

Można wyróżnić dwie grupy elementów pręty warstw i pręty międzywarstwowe:

—    W konfiguracji dwukierunkowej występują dwie podstawowe siatki; ortogo-mina (O) (rys. ll-16b) i diagonalna (D) (rys. 1 l-16c). Krzyżujące się prostopadle osie pasów tworzą najczęściej siatkę o bokach kwadratowych. Stosunkowo rzadko spotyka się ortogonalną siatkę prostokątną'

W układach trójkierunkowych spotyka się siatki: trójkątne (T) (rys. ll-16d), heksagonalne (H) (rys. ll-16e) i złożone (TH) (rys. 1 l-16f).

W przckryciach strukturalnych występują więc w zasadzie dwa rodzaje siatek: siatki prostokątne (najczęściej kwadratowe) oraz siatki trójkątne.

—    Wśród siatek prostokątnych wyróżnia się cztery układy (rys. il-I7a-r-d) [92]:

ro-o, o—di

|_D-0, D-dJ’

gdzie zestawienia literowe połączone kreską oznaczają odpowiednio górną i dolną warstwę prętów.

Przykłady

WWV SWW

dl 0_₀    el 0-0/2

Oprócz siatek podstawowych mogą być także stosowane siatki pochodnej rozrzedzone (subsiatki). W siatkach tych eliminuje się niektóre pręty warstwy dolnej, a także część krzyżulców (rys. ll-17e i f).
