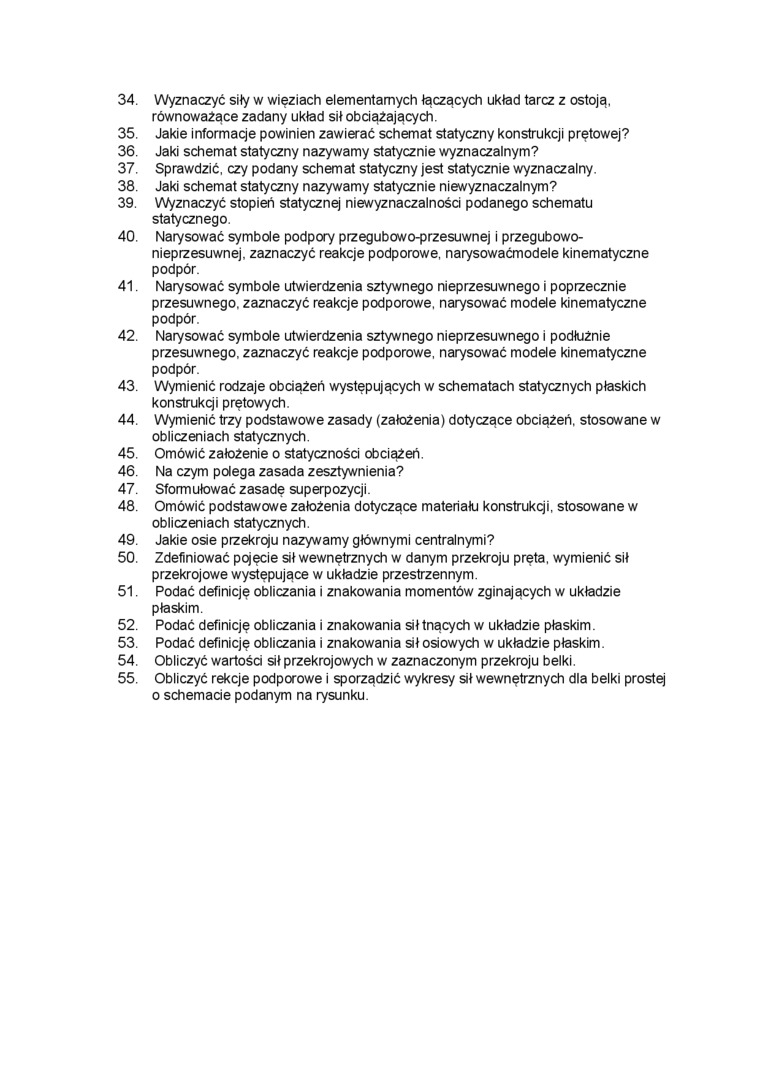

34.    Wyznaczyć sity w wiąziach elementarnych łączących układ tarcz z ostoją, równoważące zadany układ sił obciążających.

35.    Jakie informacje powinien zawierać schemat statyczny konstrukcji prętowej?

36.    Jaki schemat statyczny nazywamy statycznie wyznaczalnym?

37.    Sprawdzić, czy podany schemat statyczny jest statycznie wyznaczalny.

38.    Jaki schemat statyczny nazywamy statycznie niewyznaczalnym?

39.    Wyznaczyć stopień statycznej niewyznaczalności podanego schematu statycznego.

40.    Narysować symbole podpory przegubowo-przesuwnej i przegubowo-nieprzesuwnej, zaznaczyć reakcje podporowe, narysowaćmodele kinematyczne podpór.

41.    Narysować symbole utwierdzenia sztywnego nieprzesuwnego i poprzecznie przesuwnego, zaznaczyć reakcje podporowe, narysować modele kinematyczne podpór.

42.    Narysować symbole utwierdzenia sztywnego nieprzesuwnego i podłużnie przesuwnego, zaznaczyć reakcje podporowe, narysować modele kinematyczne podpór.

43.    Wymienić rodzaje obciążeń występujących w schematach statycznych płaskich konstrukcji prętowych.

44.    Wymienić trzy podstawowe zasady (założenia) dotyczące obciążeń, stosowane w obliczeniach statycznych.

45.    Omówić założenie o statyczności obciążeń.

46.    Na czym polega zasada zesztywnienia?

47.    Sformułować zasadę superpozycji.

48.    Omówić podstawowe założenia dotyczące materiału konstrukcji, stosowane w obliczeniach statycznych.

49.    Jakie osie przekroju nazywamy głównymi centralnymi?

50.    Zdefiniować pojęcie sił wewnętrznych w danym przekroju pręta, wymienić sił przekrojowe występujące w układzie przestrzennym.

51.    Podać definicję obliczania i znakowania momentów zginających w układzie płaskim.

52.    Podać definicję obliczania i znakowania sił tnących w układzie płaskim.

53.    Podać definicję obliczania i znakowania sił osiowych w układzie płaskim.

54.    Obliczyć wartości sił przekrojowych w zaznaczonym przekroju belki.

55.    Obliczyć rekcje podporowe i sporządzić wykresy sił wewnętrznych dla belki prostej o schemacie podanym na rysunku.
