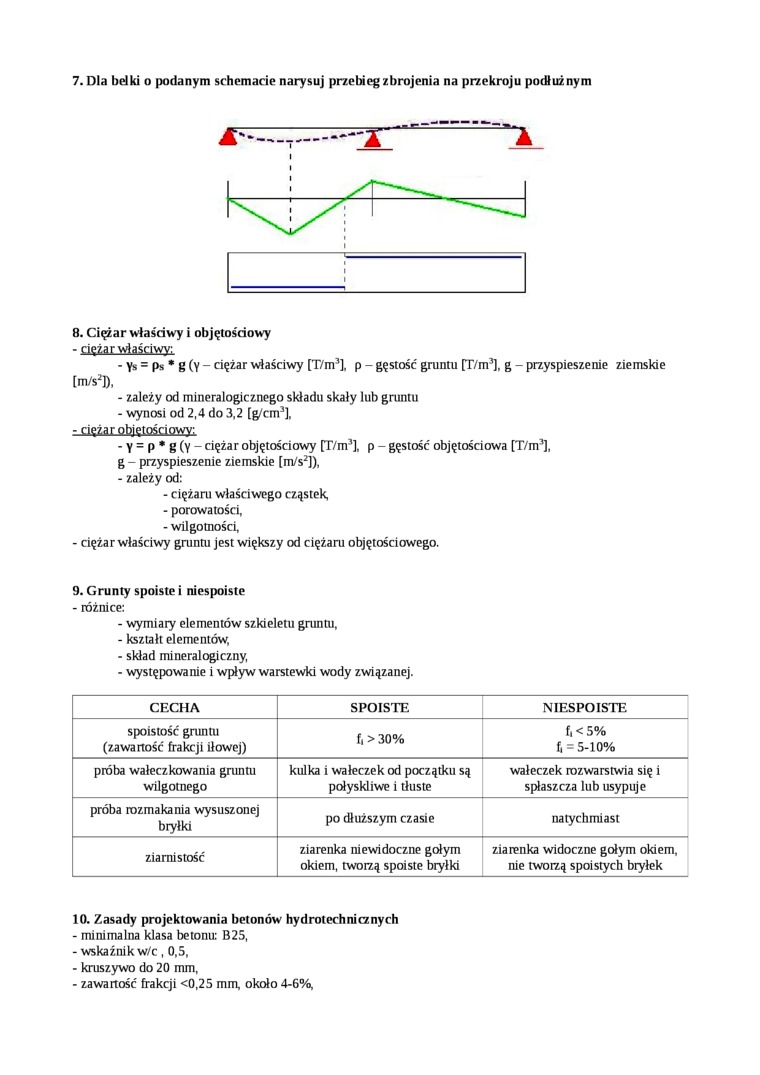

7. Dla belki o podanym schemacie narysuj przebieg zbrojenia na przekroju podłużnym

8. Ciężar właściwy i objętościowy

- Ys = ps * g (y - ciężar właściwy [T/m³], p - gęstość gruntu [T/m³], g - przyspieszenie ziemskie

[m/s²]),

-    zależy od mineralogicznego składu skały lub gruntu

-    wynosi od 2,4 do 3,2 [g/cm³],

-    ciężar objętościowy:

-    Y = P * g (Y ~ ciężar objętościowy [T/m³], p - gęstość objętościowa [T/m³], g - przyspieszenie ziemskie [m/s²]),

-    zależy od:

-    ciężaru właściwego cząstek,

-    porowatości,

-    wilgotności,

-    ciężar właściwy gruntu jest większy od ciężaru objętościowego.

9. Grunty spoiste i niespoiste

- różnice:

-    wymiary elementów szkieletu gruntu,

-    kształt elementów,

-    skład mineralogiczny,

-    występowanie i wpływ warstewki wody związanej.

CECHA	SPOISTE	NIESPOISTE
spoistość gruntu	f, > 30%	f, < 5%
(zawartość frakcji iłowej)		fi = 5-10%
próba wałeczkowania gruntu	kulka i wałeczek od początku są	wałeczek rozwarstwia się i
wilgotnego	połyskliwe i tłuste	spłaszcza lub usypuje
próba rozmakania wysuszonej bryłki	po dłuższym czasie	natychmiast
ziarnistość	ziarenka niewidoczne gdym	ziarenka widoczne gdym okiem,
	okiem, tworzą spoiste bryłki	nie tworzą spoistych bryłek

10. Zasady projektowania betonów hydrotechnicznych

-    minimalna klasa betonu: B25,

-    wskaźnik w/c , 0,5,

-    kruszywo do 20 mm,

-    zawartość frakcji <0,25 mm, około 4-6%,
