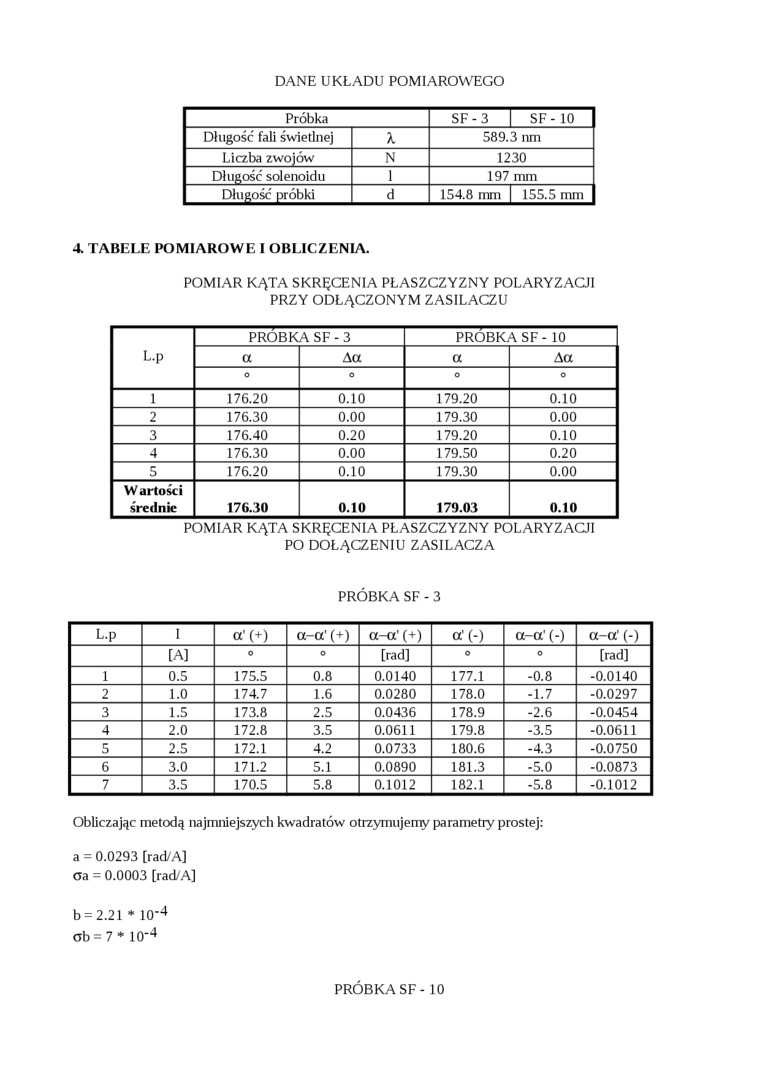

DANE UKŁADU POMIAROWEGO

Próbka		SF - 3 | SF- 10
Długość fali świetlnej	X	589.3 nm
Liczba zwojów	N	1230
Długość solenoidu	1	197 mm
Długość próbki	d	154.8 mm | 155.5 mm

4. TABELE POMIAROWE I OBLICZENIA.

POMIAR KĄTA SKRĘCENIA PŁASZCZYZNY POLARYZACJI PRZY ODŁĄCZONYM ZASILACZU

L.p	PRÓBKA SF - 3		PRÓBKA SF - 10
	a	Aa	a	Aa
	o	o	o	o
1	176.20	0.10	179.20	0.10
2	176.30	0.00	179.30	0.00
3	176.40	0.20	179.20	0.10
4	176.30	0.00	179.50	0.20
5	176.20	0.10	179.30	0.00
Wartości średnie	176.30	0.10	179.03	0.10

POMIAR KĄTA SKRĘCENIA PŁASZCZYZNY POLARYZACJI PO DOŁĄCZENIU ZASILACZA

PRÓBKA SF - 3

L.p	I	a’ (+)	a-a' (+)	a-a’ (+)	a' (-)	a-a' (-)	a-a' (-)
	[A]	o	o	[rad]	o	o	[rad]
1	0.5	175.5	0.8	0.0140	177.1	-0.8	-0.0140
2	1.0	174.7	1.6	0.0280	178.0	-1.7	-0.0297
3	1.5	173.8	2.5	0.0436	178.9	-2.6	-0.0454
4	2.0	172.8	3.5	0.0611	179.8	-3.5	-0.0611
5	2.5	172.1	4.2	0.0733	180.6	-4.3	-0.0750
6	3.0	171.2	5.1	0.0890	181.3	-5.0	-0.0873
7	3.5	170.5	5.8	0.1012	182.1	-5.8	-0.1012

Obliczając metodą najmniejszych kwadratów otrzymujemy parametry prostej:

a = 0.0293 [rad/A] aa = 0.0003 [rad/A]

b = 2.21 * 10-⁴ ab = 7 * lO’⁴

PRÓBKA SF - 10
