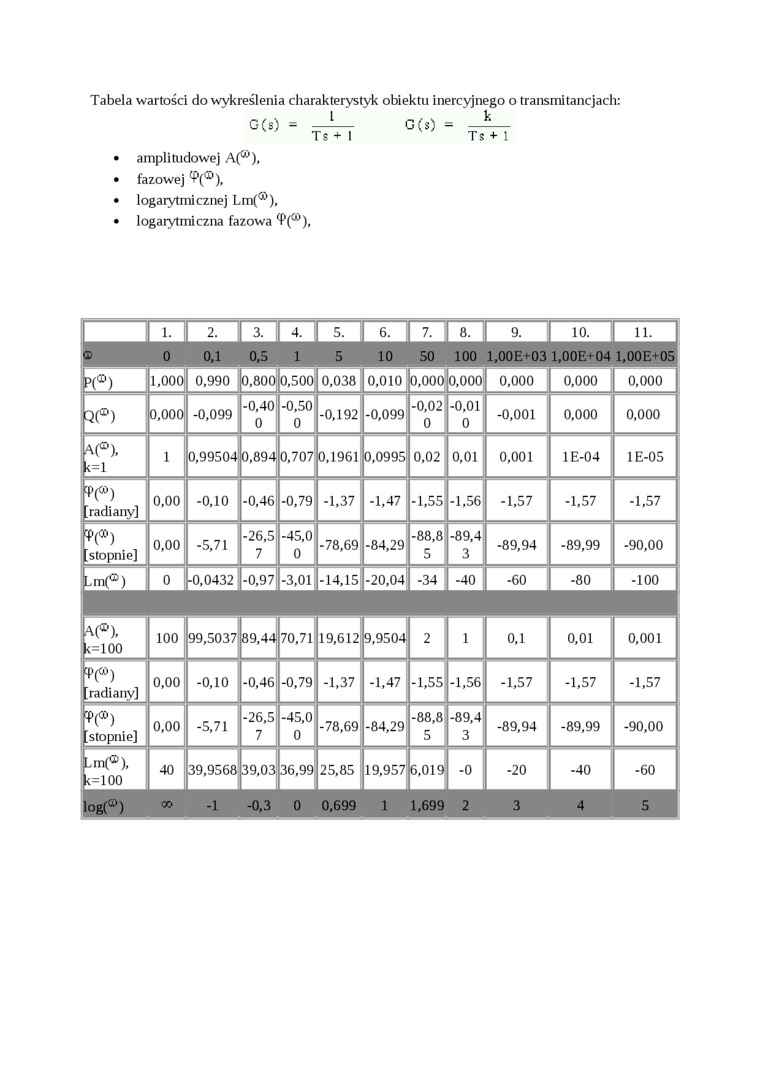

Tabela wartości do wykreślenia charakterystyk obiektu inercyjnego o transmitancjach:
G(s) =
1
Ts + 1
G(s) =
k
Ts + 1
• amplitudowej A(®),
• fazowej *P(®),
• logarytmicznej Lm(®),
• logarytmiczna fazowa
• |
3- |
->• |
5. |
«■ |
9. |
10. |
11. | ||||
o |
0 |
0,1 |
0,5 |
i |
5 |
10 |
50 |
100 |
1.00E+03 1.00E+04 1.00E+05 | ||
?(®) |
1,000 |
0,990 |
0,800 |
0,500 |
0,038 |
0,010 |
0,000 |
0,000 |
0,000 |
0,000 |
0,000 |
3(®) |
0,000 |
-0,099 |
-0,40 0 |
-0,50 0 |
-0,192 |
-0,099 |
-0,02 0 |
-0,01 0 |
-0,001 |
0,000 |
0,000 |
M®). <=l |
1 |
0,99504 |
0,894 |
0,707 |
0,1961 |
0,0995 |
0,02 |
0,01 |
0,001 |
1E-04 |
1E-05 |
[radiany] |
0,00 |
-0,10 |
-0,46 |
-0,79 |
-1,37 |
-1,47 |
-1,55 |
-1,56 |
-1,57 |
-1,57 |
-1,57 |
<Pf») stopnie] |
0,00 |
-5,71 |
-26,5 7 |
-45,0 0 |
-78,69 |
-84,29 |
-88,8 5 |
-89,4 3 |
-89,94 |
-89,99 |
-90,00 |
Lmf2) |
0 |
-0,0432 |
-0,97 |
-3,01 |
-14,15 |
-20,04 |
-34 |
-40 |
-60 |
-80 |
-100 |
M®). <=100 |
100 |
99,5037 |
— 89,44 |
70,71 |
19,612 |
9,9504 |
2 |
1 |
0,1 |
0,01 |
0,001 |
V'i [radiany] |
0,00 |
-0,10 |
-0,46 |
-0,79 |
-1,37 |
-1,47 |
-1,55 |
-1,56 |
-1,57 |
-1,57 |
-1,57 |
V(®) [stopnie] |
0,00 |
-5,71 |
-26,5 7 |
-45,0 0 |
-78,69 |
-84,29 |
-88,8 5 |
-89,4 3 |
-89,94 |
-89,99 |
-90,00 |
Lm(®), k=100 |
40 |
39,9568 |
39,03 |
36,99 |
25,85 |
19,957 |
6,019 |
-0 |
-20 |
-40 |
-60 |
log(°) |
00 |
-1 |
-0,3 |
0 |
0,699 |
1 |
1,699 |
2 |
3 |
4 |
5 |
