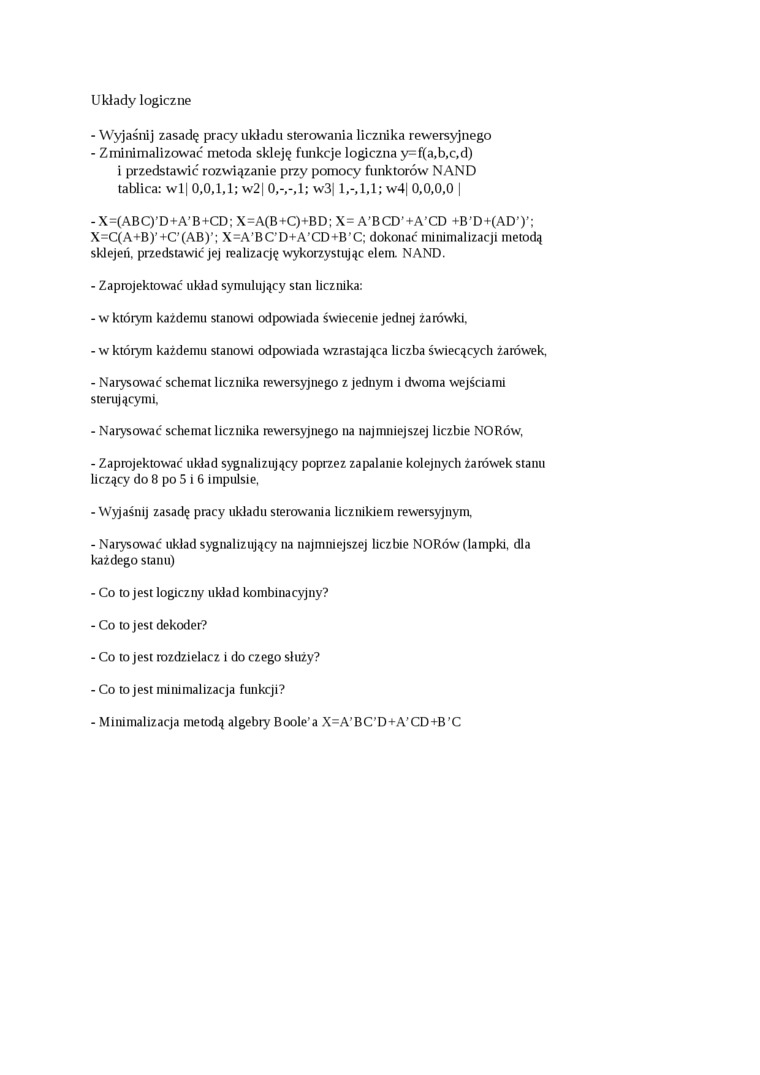

Układy logiczne

-    Wyjaśnij zasadę pracy układu sterowania licznika rewersyjnego

-    Zminimalizować metoda skleję funkcje logiczna y=f(a,b,c,d)

i przedstawić rozwiązanie przy pomocy funktorów NAND tablica: wl| 0,0,1,1; w2| 0,-,-,l; w3| 1,-,1,1; w4| 0,0,0,0 |

-    X=(ABC)'D+A'B+CD; X=A(B+C)+BD; X= A’BCD’+A’CD +BD+(AD’)'; X=C(A+B)’+C’(AB)'; X=A'BCD+AfCD+B’C; dokonać minimalizacji metodą sklejeń, przedstawić jej realizację wykorzystując elem. NAND.

-    Zaprojektować układ symulujący stan licznika:

-    w którym każdemu stanowi odpowiada świecenie jednej żarówki.

-    w którym każdemu stanowi odpowiada wzrastająca liczba świecących żarówek,

-    Narysować schemat licznika rewersyjnego z jednym i dwoma wejściami sterującymi.

-    Narysować schemat licznika rewersyjnego na najmniejszej liczbie NORów,

-    Zaprojektować układ sygnalizujący poprzez zapalanie kolejnych żarówek stanu liczący do 8 po 5 i 6 impulsie,

-    Wyjaśnij zasadę pracy układu sterowania licznikiem rewersyjnym,

-    Narysować układ sygnalizujący na najmniejszej liczbie NORów (lampki, dla każdego stanu)

-    Co to jest logiczny układ kombinacyjny?

-Co to jest dekoder?

-    Co to jest rozdzielacz i do czego służy?

-    Co to jest minimalizacja funkcji?

-    Minimalizacja metodą algebry Boole’a X=A’BC’D+A’CD+B'C
