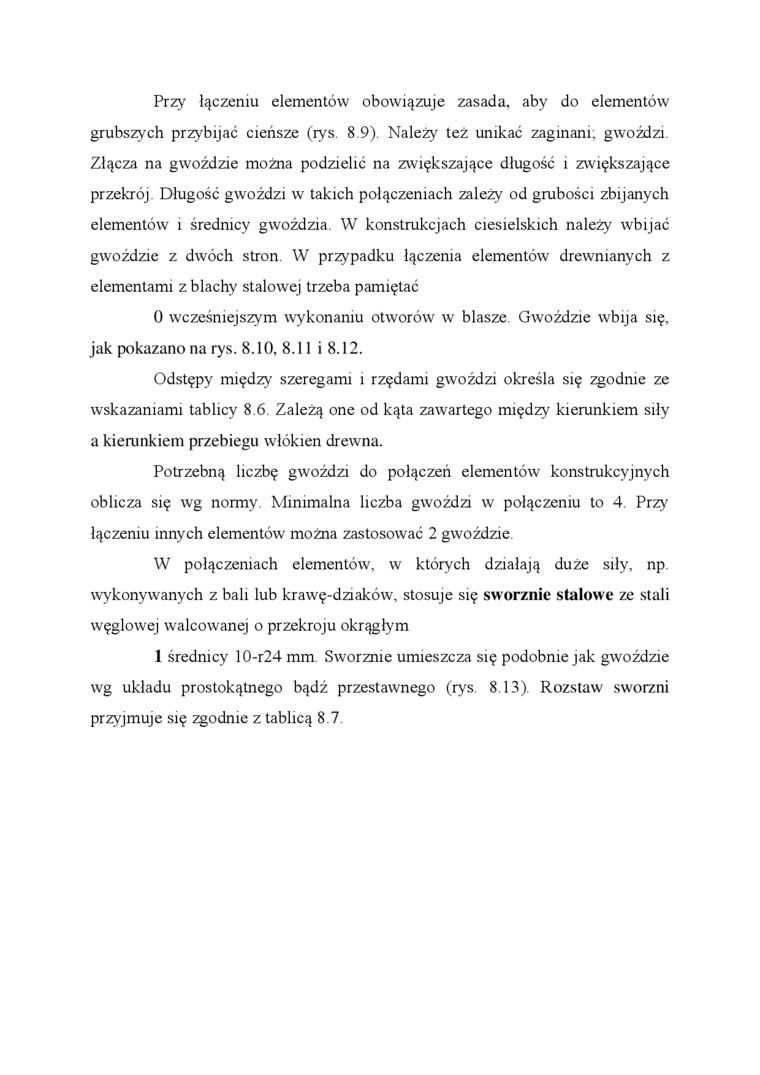

Przy łączeniu elementów obowiązuje zasada, aby do elementów grubszych przybijać cieńsze (rys. 8 9). Należy też unikać zaginani; gwoździ Złącza na gwoździe można podzielić na zwiększające długość i zwiększające przekrój Długość gwoździ w takich połączeniach zależy od grubości zbijanych elementów i średnicy gwoździa W konstrukcjach ciesielskich należy wbijać gwoździe z dwóch stron. W przypadku łączenia elementów drewnianych z elementami z blachy stalowej trzeba pamiętać

0    wcześniejszym wykonaniu otworów w blasze. Gwoździe wbija się, jak pokazano na rys. 8.10, 8.11 i 8.12.

Odstępy między szeregami i rzędami gwoździ określa się zgodnie ze wskazaniami tablicy 8.6. Zależą one od kąta zawartego między kierunkiem siły a kierunkiem przebiegu włókien drewna.

Potrzebną liczbę gwoździ do połączeń elementów konstrukcyjnych oblicza się wg normy. Minimalna liczba gwoździ w połączeniu to 4 Przy łączeniu innych elementów można zastosować 2 gwoździe

W połączeniach elementów, w których działają duże siły, np. wykonywanych z bali lub krawę-dziaków, stosuje się sworznie stalowe ze stali węglowej walcowanej o przekroju okrągłym

1    średnicy 10-r24 mm. Sworznie umieszcza się podobnie jak gwoździe wg układu prostokątnego bądź przestawnego (rys. 8.13). Rozstaw sworzni przyjmuje się zgodnie z tablicą 8 7
