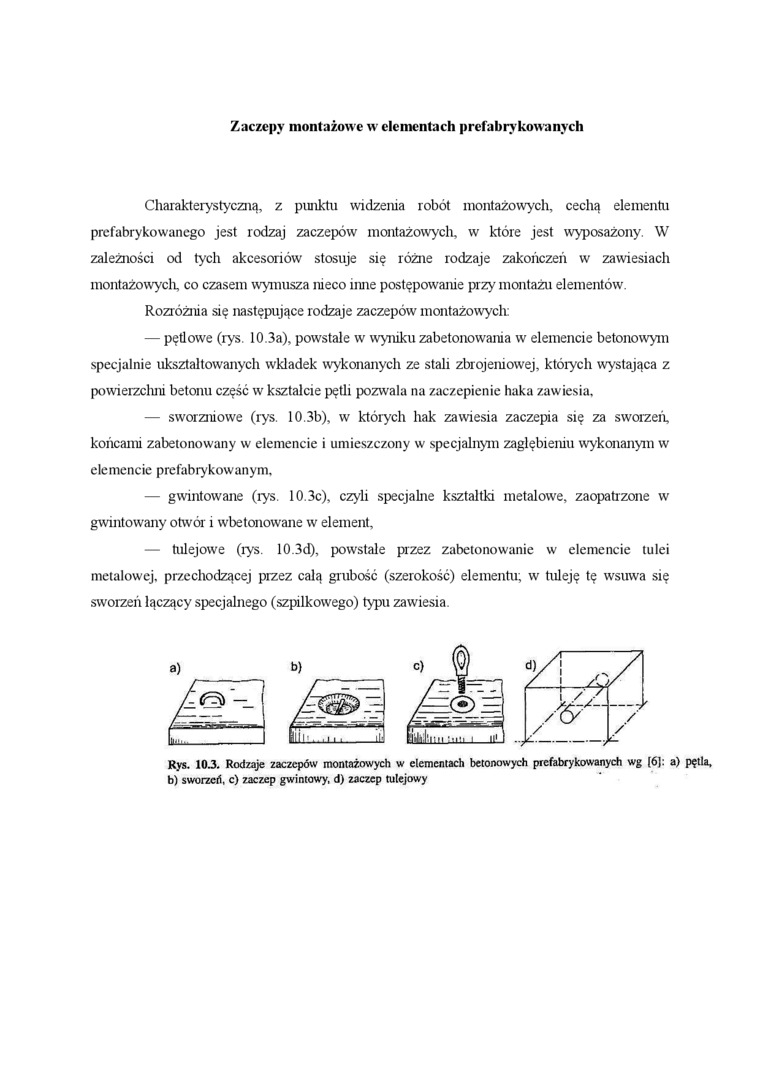

Zaczepy montażowe w elementach prefabrykowanych

Charakterystyczną, z punktu widzenia robót montażowych, cechą elementu prefabrykowanego jest rodzaj zaczepów montażowych, w które jest wyposażony. W zależności od tych akcesoriów stosuje się różne rodzaje zakończeń w zawiesiach montażowych, co czasem wymusza nieco inne postępowanie przy montażu elementów.

Rozróżnia się następujące rodzaje zaczepów montażowych:

—    pętlowe (rys. 10.3a), powstałe w wyniku zabetonowania w elemencie betonowym specjalnie ukształtowanych wkładek wykonanych ze stali zbrojeniowej, których wystająca z powierzchni betonu część w kształcie pętli pozwala na zaczepienie haka zawiesia.

—    sworzniowe (rys. 10.3b), w których hak zawiesia zaczepia się za sworzeń, końcanu zabetonowany w elemencie i umieszczony w specjalnym zagłębieniu wykonanym w elemencie prefabrykowanym.

—    gwintowane (rys. 10.3c), czyli specjabie kształtki metalowa, zaopatrzone w gwintowany otwór i wbetonow^rane w element,

—    tulejowe (rys. 10.3d), pow^rstale przez zabetonowanie w elemencie tulei metalowej, przechodzącej pizez całą grubość (szerokość) elementu, w tuleję tę wsuwa się sworzeń łączący specjalnego (szpilkowego) typu zawiesia.

Rys. 10J. Rodzaje zaczepów montażowych w elementach betonowych prefabrykowanych wg (6J: a) pętla, b) sworzert, c) zaczep gwintowy, d) zaczep tulejowy
