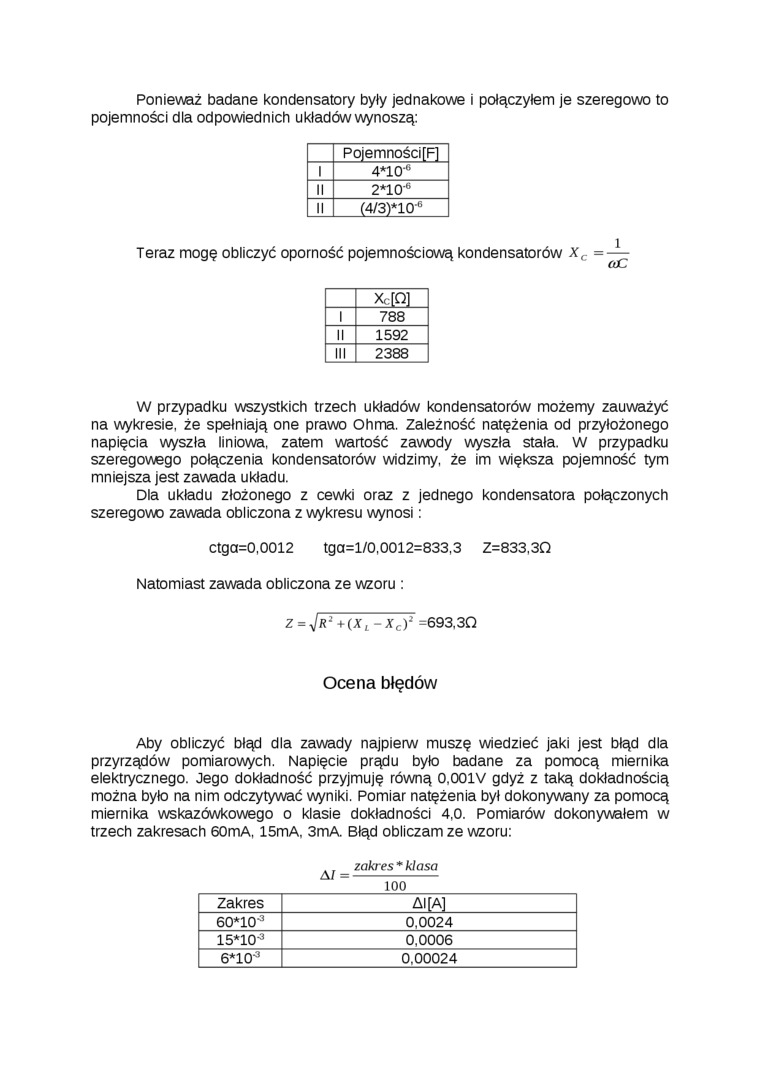

Ponieważ badane kondensatory były jednakowe i połączyłem je szeregowo to pojemności dla odpowiednich układów wynoszą:

	PojemnościfFl
1	4*10'^6
II	2*10'^6
II	(4/3)*10'^6

l

fijC

Teraz mogę obliczyć oporność pojemnościową kondensatorów x_c

	Xc[0]
1	788
II	1592
III	2388

W przypadku wszystkich trzech układów kondensatorów możemy zauważyć na wykresie, że spełniają one prawo Ohma. Zależność natężenia od przyłożonego napięcia wyszła liniowa, zatem wartość zawady wyszła stała. W przypadku szeregowego połączenia kondensatorów widzimy, że im większa pojemność tym mniejsza jest zawada układu.

Dla układu złożonego z cewki oraz z jednego kondensatora połączonych szeregowa zawada obliczona z wykresu wynosi:

Ctga=0,0012    tga=l/0,0012=833,3    Z=833,30

Natomiast zawada obliczona ze wzoru :

Z = yjR² +(X_L-X_C)^: =693,30

Ocena błędów

Aby obliczyć błąd dla zawady najpierw muszę wiedzieć jaki jest błąd dla przyrządów pomiarowych. Napięcie prądu było badane za pomocą miernika elektrycznego. Jego dokładność przyjmuję równą 0,001V gdyż z taką dokładnością można było na nim odczytywać wyniki. Pomiar natężenia był dokonywany za pomocą miernika wskazówkowego o klasie dokładności 4,0. Pomiarów dokonywałem w trzech zakresach 60mA, 15mA, 3mA. Błąd obliczam ze wzoru:

. _r zakres * klasa

Zakres	Al [A]
60*10'^3	0,0024
lsno-^3	0,0006
6*10*	0,00024
