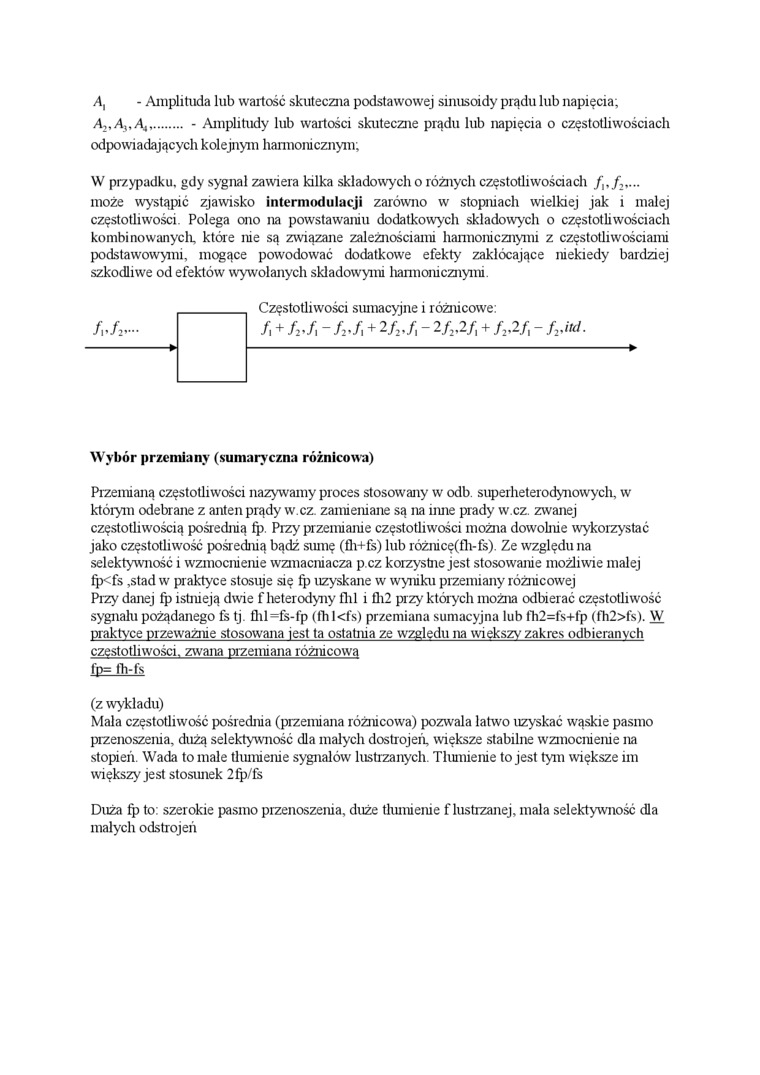

A, - Amplituda lub wartość skuteczna podstawowej sinusoidy prądu lub napięcia;

A,,A,,A4......... - Amplitudy lub wartości skuteczne prądu lub napięcia o częstotliwościach

odpowiadających kolejnym harmonicznym;

W przypadku, gdy sygnał zawiera kilka składowych o różnych częstotliwościach /j,/,,... może wystąpić zjawisko intermodulacji zarówno w stopniach wielkiej jak i malej częstotliwości. Polega ono na powstawaniu dodatkowych składowych o częstotliwościach kombi nowanych, które nie są związane zależnościami harmonicznymi z częstotliw'ościami podstawowymi, mogące powodować dodatkowa efekty zakłócające niekiedy bardziej szkodliwe od efektów wywołanych składowymi harmonicznymi.

Częstotliwości sumacyjne i różnicowe:

/, + Mi ~Mi + 2/2,/, - 2f2,2f, + fv2fi ~ Md-

Wybór przemiany (sumaryczna różnicowa)

Przemianą częstotliwości nazywamy proces stosowany w odb. superheterodynowych, w którym odebrane z anten prądy w.cz zamieniane są na inne prądy w.cz. zwanej częstotliwością pośrednią fp. Przy przemianie częstotliwości można dowolnie wykorzystać jako częstotliwość pośrednią bądź sumę (fh+fś) lub różnicę(fh-fs). Ze względu na selektywność i wzmocnienie wzmacniacza p.cz korzystne jest stosowanie możliwie malej fp<fs ,stad w praktyce stosuje się fp uzyskane w wyniku przemiany różnicowej Przy danej fp istnieją dwie f heterodyny fili i fli2 przy któiych można odbierać częstotliwość sygnału pożądanego fs tj fhl=fs-fp (fh l<fs) przemiana sumacyjna lub Ili2=fs+fp (fh2>fs). W praktyce przeważnie stosowana jest ta ostatnia ze względu na większy zakres odbieranych częstotliwości, zwana przemiana różnicowa fp= fh-fs

(z wykładu)

Mała częstotliwość pośrednia (przemiana różnicowa) pozwala łatwo uzyskać wąskie pasmo przenoszenia, dużą selektywność dla małych dostrojeń, większe stabilne wzmocnienie na stopień Wada to rnale tłumienie sygnałów lustrzanych Tłumienie to jest tym większe im większy jest stosunek 2fp/fs

Duża fp to: szerokie pasmo przenoszenia, duże tłumienie f lustrzanej, rnala selektywność dla małych odstrojeń
